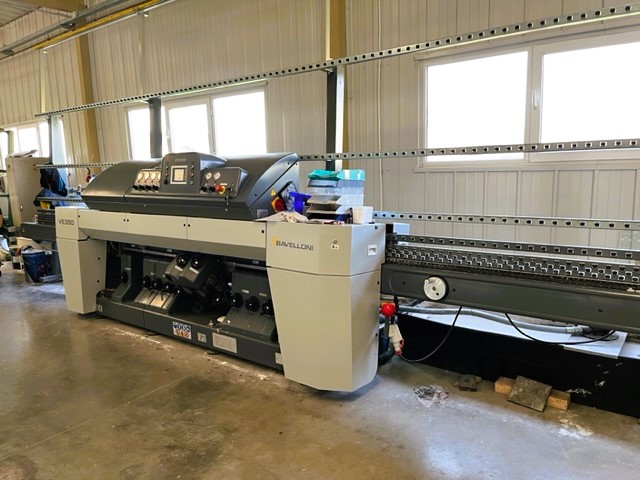

- Masina de slefuit si lustruit unilaterala Bavelloni VE 350-11 cu 11 motoare, posturi
- An 2021
- Metri liniari slefuiti 132.000 ml
- Slefuieste si lustruieste MCM muchie-cant-muchie
- Descriere generală
- Masina automata verticala liniara cu 11 discuri de slefuire pentru procesarea cantului neted,tensionat a foilor de geam şi/sau de oglinzi cu grosime de la 3 la 40 mm.
- Structura
- Utilizand un sistem modern de modelare tridimensionala, structura optimizata a Bavelloni VE350, compusa dintr-un suport electrosudat, puternic, modular, sustinând posturile si
conveiorul foilor de geam, imbunatateste calitatea finala a produsului. - Braţe intrare şi ieşire
- Bratele de intrare si iesire pentru incarcarea/descarcarea foilor de geam, sunt dotate cu lanturi conveioare din material antifrictional. Bratul de intrare este echipat cu un dispozitiv de
modificare a indepartarii geamului fara a fi necesara operarea asupra pozitiei rotilor diamantate. Îndepărtarea poate fi citită pe un indicator mecanic adecvat. - Conveior
- Conveiorul este compus din doua parti: una fixa si una mobilă, pentru a se adapta grosimilor variate ale geamului. Deschiderea conveiorului este operata de un dispozitiv mecanic motorizat,
care este controlat de calculator. - Seria masinilor VE350 sunt dotate cu un conveyor patentat care aluneca pe un ghidaj de otel de inalta precizie fara ajutorul rulmentilor cu bile. Variația de viteză se realizează cu ajutorul
unui invertor controlat de calculator. Mașina este echipată cu un sistem de lubrifiere centralizat gestionat de calculator - Posturi
- Această maşină este echipată cu următoarele posturi:
- Disc metalic diamantat pentru slefuire muchie-cant-muchie
- Disc metalic diamantat pentru slefuire medie muchie-cant-muchie
- Disc de rasina diamantat pentru slefuire fină muchie-cant-muchie
- Disc diamantat pentru detensionare dorsală
- Disc diamantat pentru detensionare frontal
- Disc lustruire pentru detensionare dorsală
- Disc lustruire pentru detensionare frontal
- Disc cauciuc lustruire pentru lustruire muchie-cant-muchie
- Disc cauciuc lustruire cu amestec de oxid de ceriu pentru lustruire canturi slefuite (muchie-cant-muchie)
- Toate discurile in folosinta au un diametru de 150 mm.
- In cazul in care se cere o lustruire lucioasa, este posibila, ca optiune, dotarea masinii cu o unitate de lustruire cu ceriu, constand din rezervor, pompa, amestecator, filtru si tevi
conectoare. Acest sistem necesită utilizarea unui disc de pâslă ȋn poziţia 11. - Posturile pentru slefuire muchie-cant-muchie sunt separate de motorul electric iar transmisia se face prin benzi si scripeti in scopul eliminarii orice vibratii posibile.
- Corpul posturilor este turnat din fier și culisează pe ghidaje reglabile de înaltă precizie. Arborele
- axului este din oțel temperat, lubrifiat cu unsoare specială pentru viață (fără întreținere
periodică). - Cutiile discurilor sunt in totalitate din otel inoxidabil, cu scopul de a evita orice coroziune datorita apei de slefuire.
- Posturile de lustruit sunt echipate cu un sistem automat de reglare pneumatică pentru a compensa uzura roții: acest dispozitiv ridică poziția roții, în timp ce se uzează, asigurând astfel
întotdeauna, o lustruire perfectă a muchiei. Intensitatea presiunii de lustruit este reglabilă cu ajutorul unui regulator, în funcție de grosimea geamului și de finisarea cerută. Reglajele
manuale ale roților sunt efectuate din fața mașinii. - Echipament de control
- Panoul de control este integrat in echipamentul de control.
- Toate operatiile sunt gestionate de un calculator HMI-PLC care executa atat functiile masinii cat si functiile de interfata cu masina. Contine un monitor color touch-screen care reprezinta cel mai complet si mai usor de utilizat echipament existent la ora actuală pe piata, datorita caracteristicilor inovative si a graficelor clare..
- Prin intermediul echipamentului de control este posibilă:
- Activarea automata a unui program, maşina setându-se pentru procesul de lucru
- Afişarea intervenţiilor de mentenanţă ȋn funcţie de durata de funcţionare a maşinii
- Pornirea / oprirea conveiorului ȋnainte şi ȋnapoi
- Deschidere & ȋnchidere conveyor maşină
- Schimbarea vitezei conveiorului
- Vizualizarea grafică a absorbţiei posturilor
- Afişarea orelor de lucru totale şi parţiale
- Afişarea totală şi parţială a metrilor lucraţi
- Afişarea metrilor procesaţi de fiecare disc
- Afişarea grafică a absorbţiei motorului, ajutand operatorul sa ajusteze masina intr-un mod optim, maximizand productivitatea, calitatea produsului si durata de functionare a masinii
- Importarea şi exportarea programelor de lucru prin port USB
- Interfaţând cu reţeaua locală prin port LAN activat de panoul de comanda
- Utilizand pachetul “Ecofriendly” pentru optimizarea consumului de energie. Pachetul “Ecofriendly” include functia SLEFUIRE&STOP pt. alimentarea posturilor in stand-by si
inchiderea circuitului pneumatic si cel de racire dupa o durata setata de la ultima foaie; selectarea si excluderea a posturilor care nu sunt utilizati in ciclul de lucru selectat.. - Panoul contine deasemenea regulatoarele de presiune si ametrele pentru posturile de lustruire. Datorita unei aplicatii dezvoltate in acest scop, afisajul panoului de comanda poate fi transmis
via WIFI pe tabletă sau un dispozitiv compatibil (optional). - Instalaţia electrică
- Noua instalatie electrica, complet integrata in corpul masinii, usor de intretinut si deservit si conforma cu ultimele standarde UE contine toate componentele electrice si include panoul de

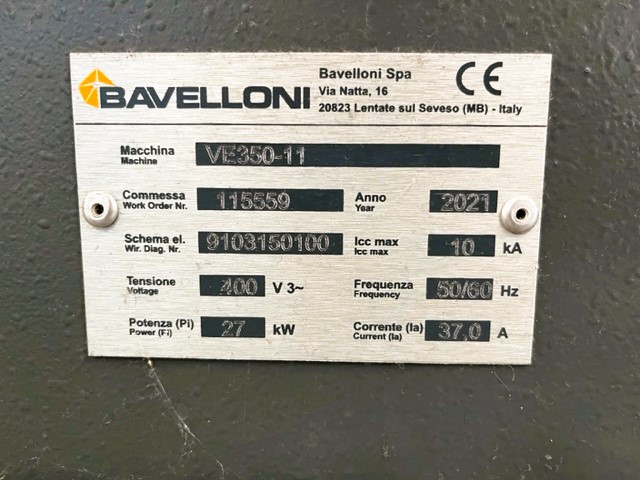

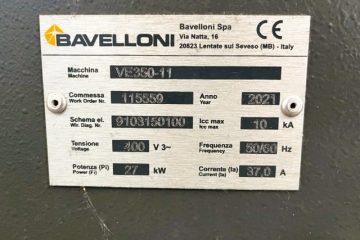

control (HMI), ametrele/regulatoarele pentru o manevrare usoara pe durata procesului. - Tensiunea standard 400V.- 50Hz,
- Instalaţia hidraulică
- Circuitul hidraulic inchis pentru racirea discurilor consta din doua rezervoare (capacitate totala de 720 litrii), circuit de distributie/returnare apa si pompa de reciclare.
- Specificaţii tehnice
-
Grosimi care pot fi prelucrate 3 – 40 mm Inălţime min. de lucru 50 mm Inălţime min. de lucru (folosind trusa special prevăzută ȋn scopuri standard) 35 mm Putere instalată 27 kW Presiune min. a aerului comprimat 6 bar Consum max. de aer comprimat 25 Nlt/min Lungime 7810 mm Lăţime 1700 mm Inălţime 2300 mm Greutate 3350 kg. about Viteza de lucru 0,5 5 m/min Capacitatea rezervoarelor de apă 720 litres - Click aici pentru date tehnice EN
