Category: Utilaje productie geam securizat, laminat – Machies for production, tempered glass, laminated glass

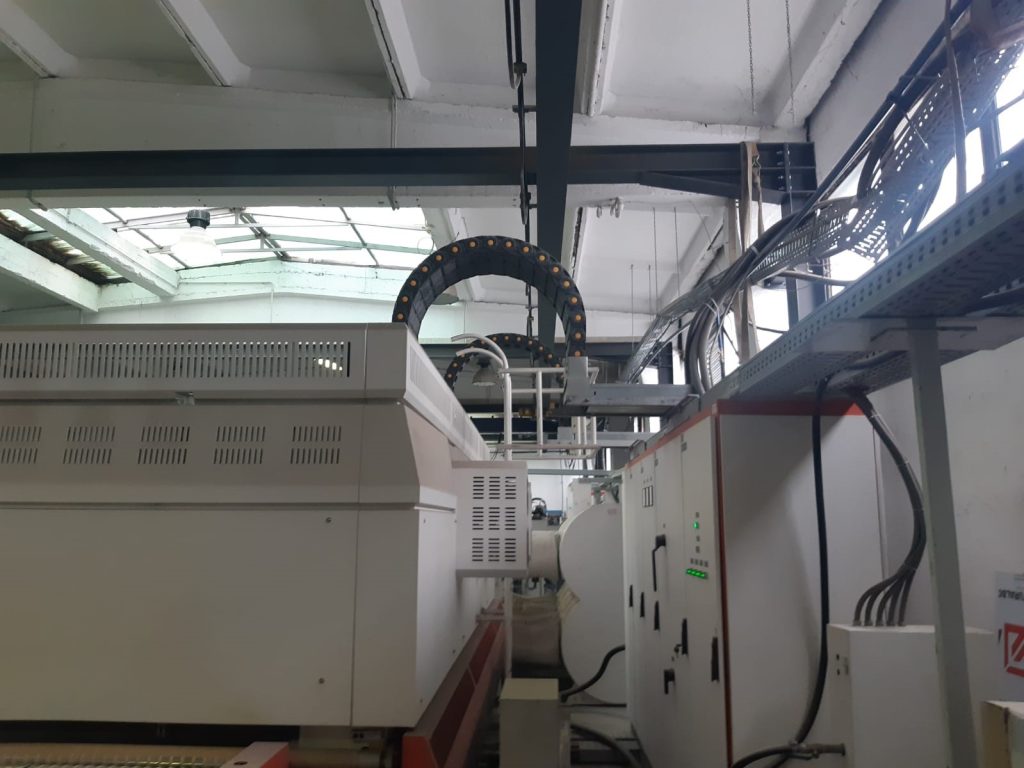

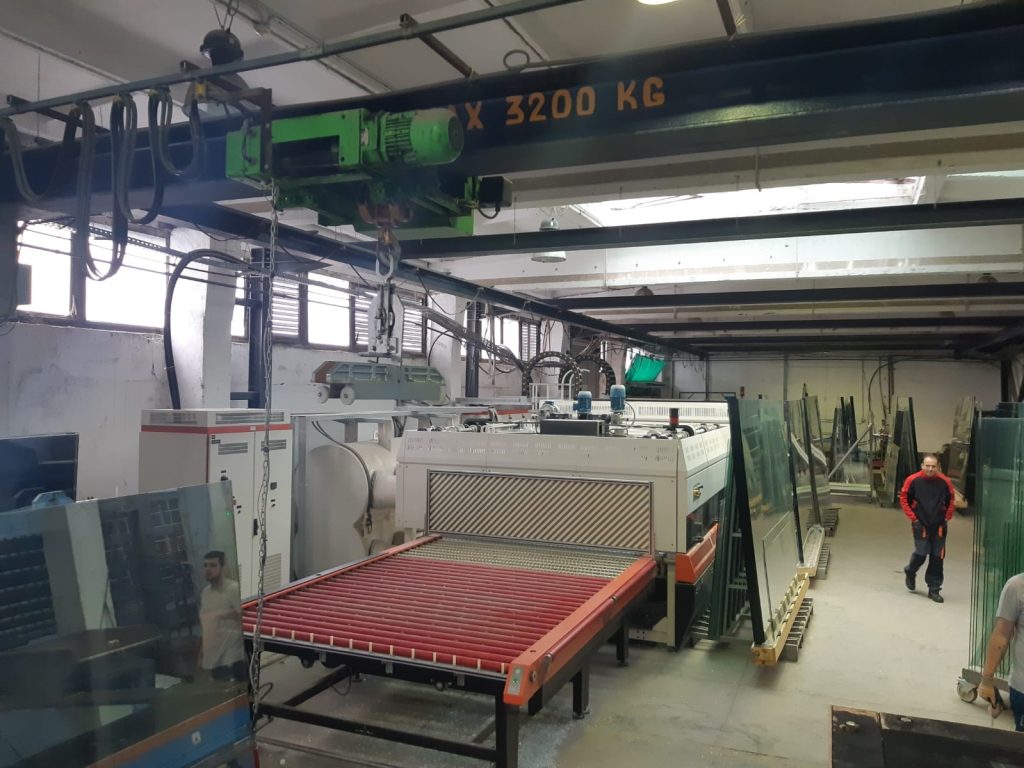

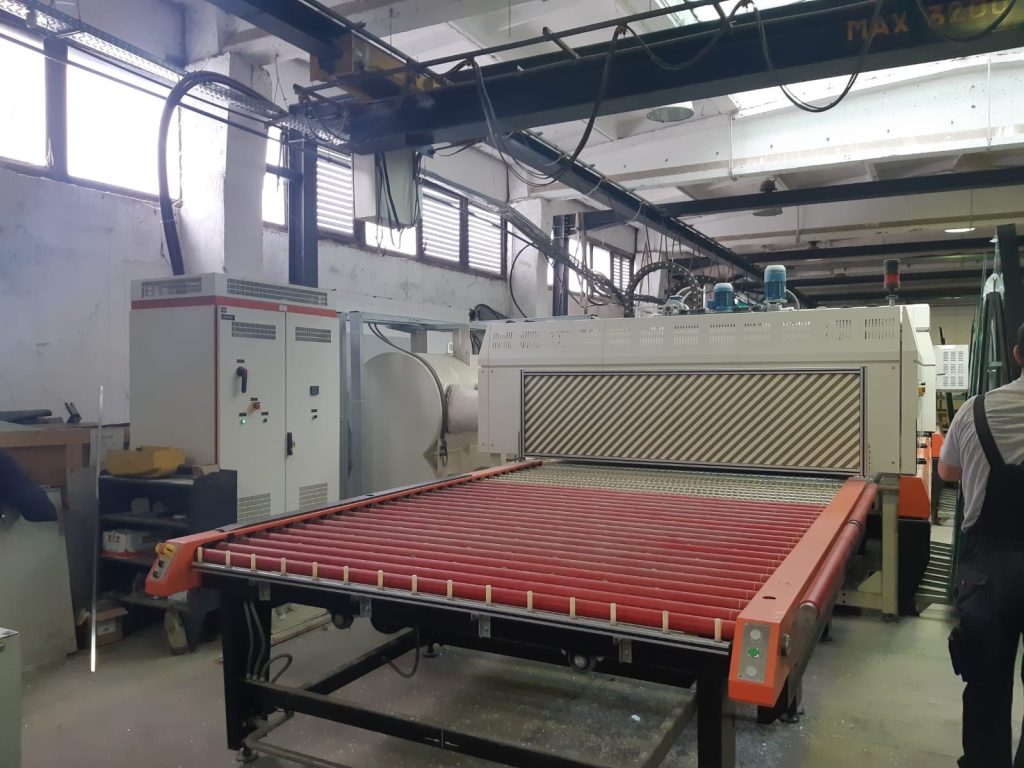

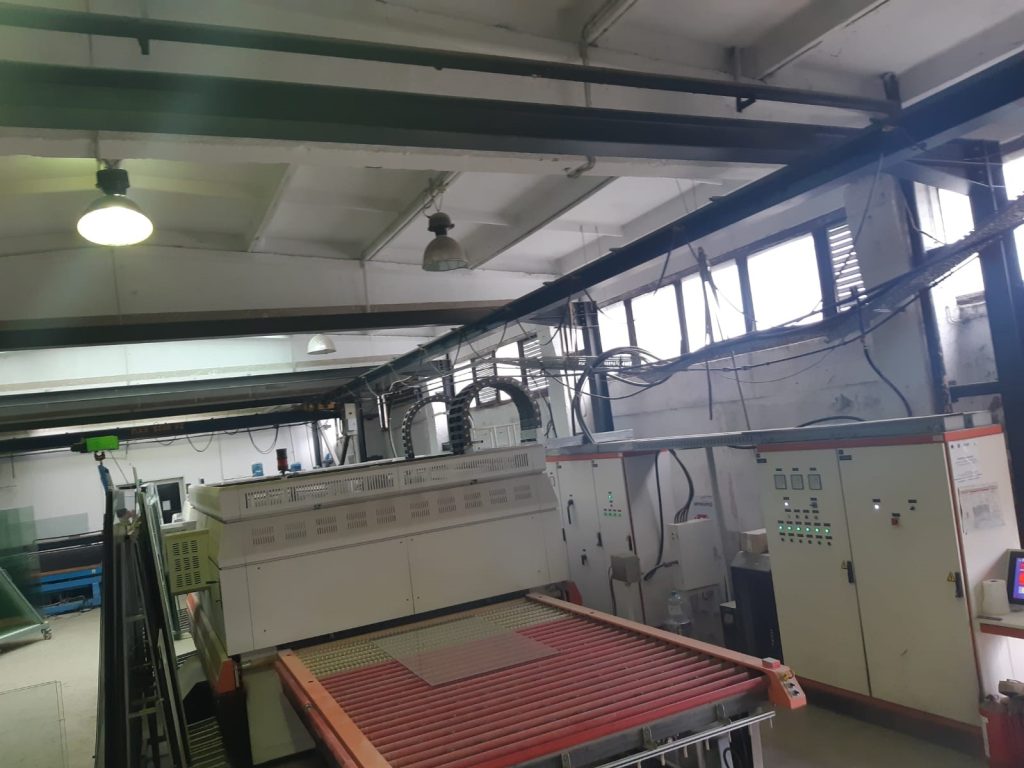

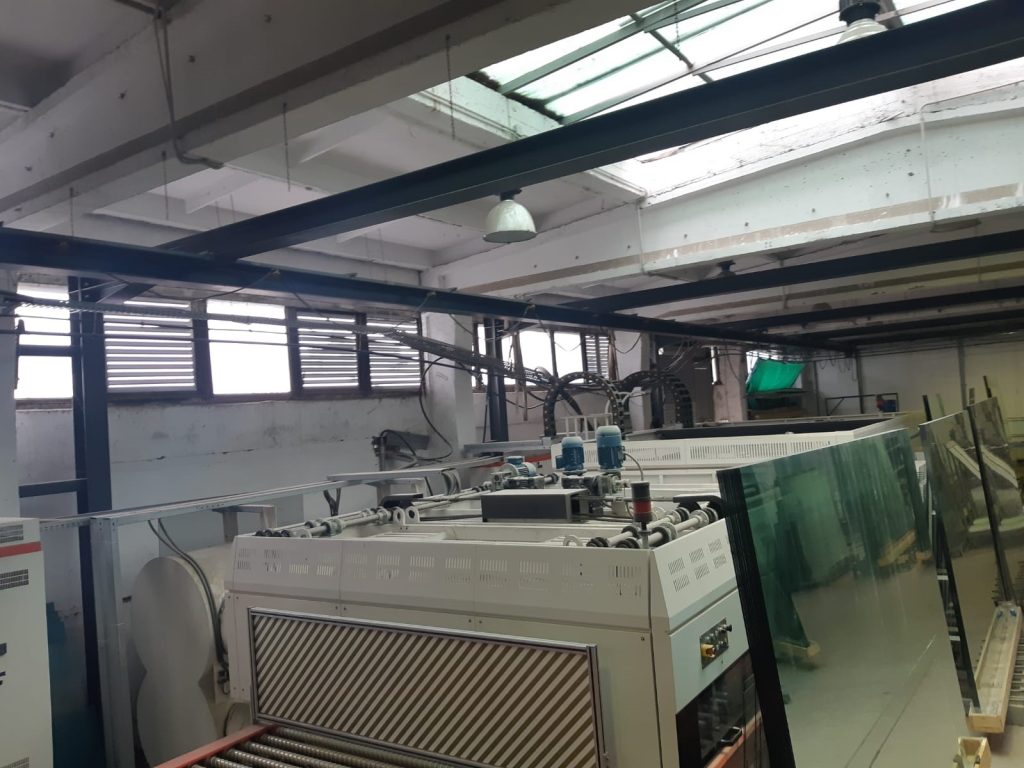

Cuptor securizare cu convectie superioara pentru geam plan, MODEL NR. AU-1Q30(4-19mm)

Posted on by glasmed
  • Cuptor securizare cu convectie superioara pentru geam plan, MODEL NR. AU-1Q30(4-19mm)
  • Stare foarte buna de functionare, se poate vedea in timpul productiei
  • An fabricatie 2019
  • Acest Cuptor este cu Convectie superioara si aspiratie-aer comprimat in partea inferioara
  • Zona de lucru este de 3000×2100 mm=6,1 m2
  • Precum v-am spus se considera a fi utilizabila din zona de lucru 65-70% in media/sarja
  • Aceasta inseamna o utilizare efectiva=6,01 m2x0,65%=4,00 m2/sarja
  • Capacitate precum vedeti din descriere-capacitatiile/ora sunt, in functie de grosime
  • 4 mm=19 sarje=4,0×19=80 m2/ora
  • 8 mm=10 sarje=42m2/ora
  • 10 mm=7 sarje=x7=30 m2/ora
  • Puterea instalata este de 630 KVA
  • Puterea reala folosita este in jur de 70% respctiv in jur de 450 KVA
  • Click aici pentru video
  • Click aici pentru video facebook
  • Click aici pentru video
  • Click aici pentru video 1
  • Click aici pentru video 2
  • Click aici pentru date tehnice

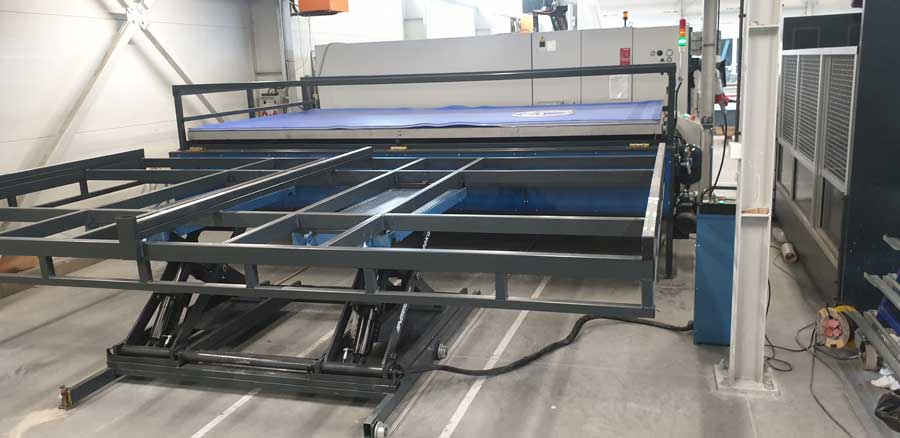

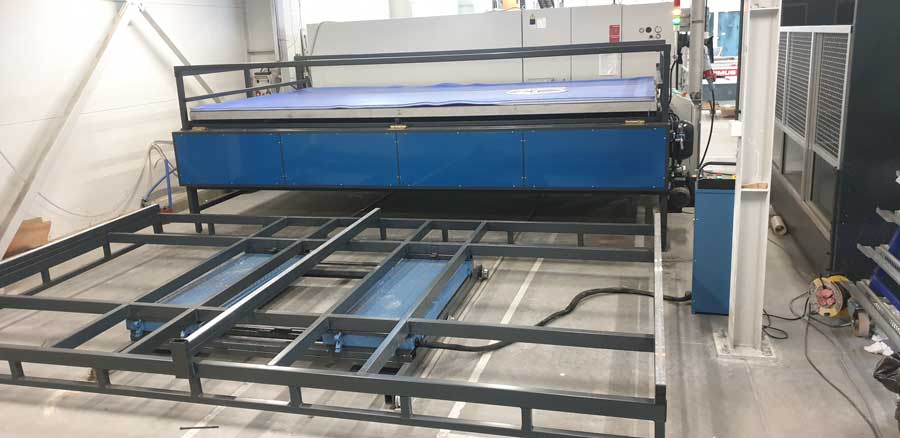

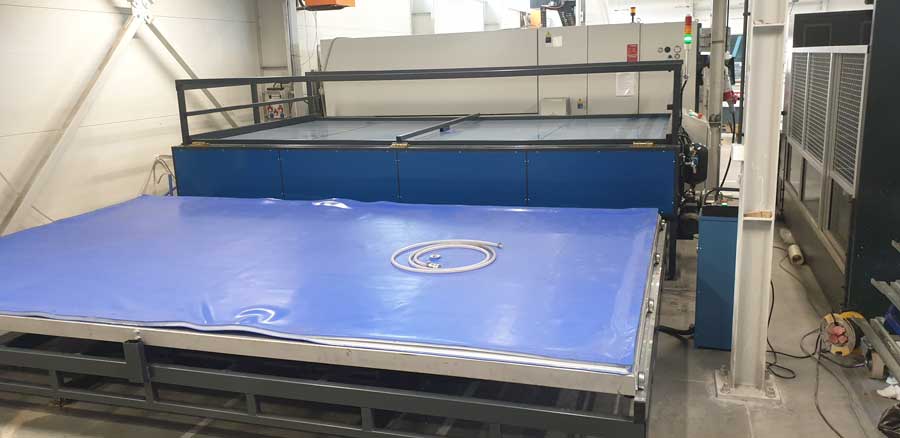

Cuptor de laminare a geamului cu o camera, un sertar LAM01 3000×2000

Posted on by glasmed

  • Cuptor de laminare a geamului cu o camera, un sertar
  • Model LAM01 3000×2000
  • Producator SFG Polonia
  • 1. LAM01 3000-2000
  • Utilizand o solutie inovatoare, in constructia sertarului, poate lamina, mai multe foi de geam, pana la grosimea de 100 mm, prin suprapunerea acestor geamuri individuale. Se poate realiza
  • datorita, reglari unei temperaturi stabile in cuptor cu diferente maxime de 2 grade Celsius
  • 1.1. Descriere tehnica
  • Structura otel
  • Insulatia: panele usoare umplute cu vata minerala termorezistenta de 15 mm – presata la 1250 grade celsius
  • Incalzire: incalzitoare infrarosi amplasate in radiatoare tubulare, care asigura o temperatura constanta
  • Masurarea temperaturi: Termocuple localizate in fiecare zona de incalzire, controlate prin computer, aratind evolutia temoeraturi in fiecare perioada a procesului de productie si inregistrata in calculatorul cuptorului
  • Suprafata de lucru: mobila – cu troyler si lift hidraulic
  • Realizarea vacuum: sac de silicon, cu protectie suplimentara pentru protectia vacuumului
  • Cearea vacuumulu: Cu pompa de vacuum capacitate 25 m3
  • Dimensiune maxima geam care poate fi laminata: 3000×2000 mm
  • Curbura maxima a geamului curbat: 150 mm
  • Control: Siemens computer cu touch screen
  • Putere instalata: 20 kW 380V / 50Hz, 3ph + N + T
  • Siguranta: termocuplele si incalzitoarele sunt controlate automatic de supraincalzire. Camera de incalzire este impartita si controlata in zone de incalzire si de catre PLC
  • 1.2. Include
  • Optiunea-sistem de control a vacuumului, care permite controlul vacuumului in fiecare faza a procesului de laminare. Acesta previne aparitia de bule intre foile de geam si eliminarea posibilitati foliei de a depasi ,,curge’’ pe langa marginiile geamului
  • Optiune-Stand pentru role de folie
