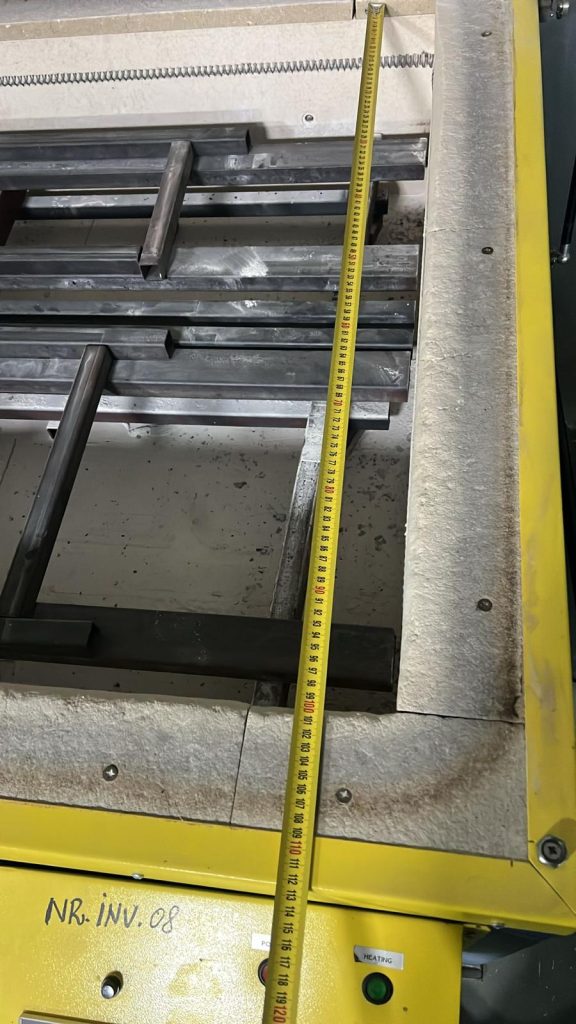

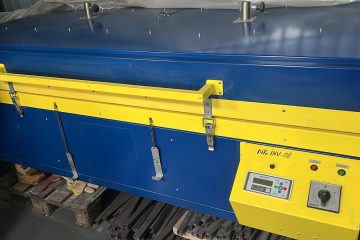

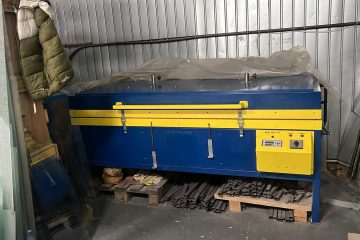

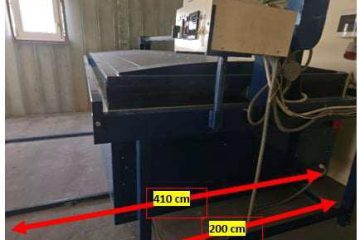

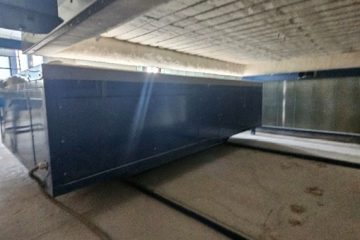

Cuptor de laminare a geamului, cu folie EVA

Posted on by glasmed
  • Cuptor de laminare a geamului, cu folie EVA
  • Producator SFG Tomasz zub polonia
  • Dimensiune de laminare intre 1650/2500×2500/5000 mm
  • Numar sertare intre 1-2-3-4
  • Ciclu de laminare geam este intre 90-110 minute
  • Capacitate de laminare in functie de numarul sertarelor si dimensiunea lor
  • Utilizeaza folie EVA si saci cu vacuum
  • Dotat cu sistem de control al vacuumului, in fiecare faza a procesului de laminare, acesta previne aparitia de bule, intre foile de geam, eliminarea posibilitati de, curgere a foliei, depasind marginiile geamului
  • Cu utilaje adiacente necesare
  • Click aici pentru date

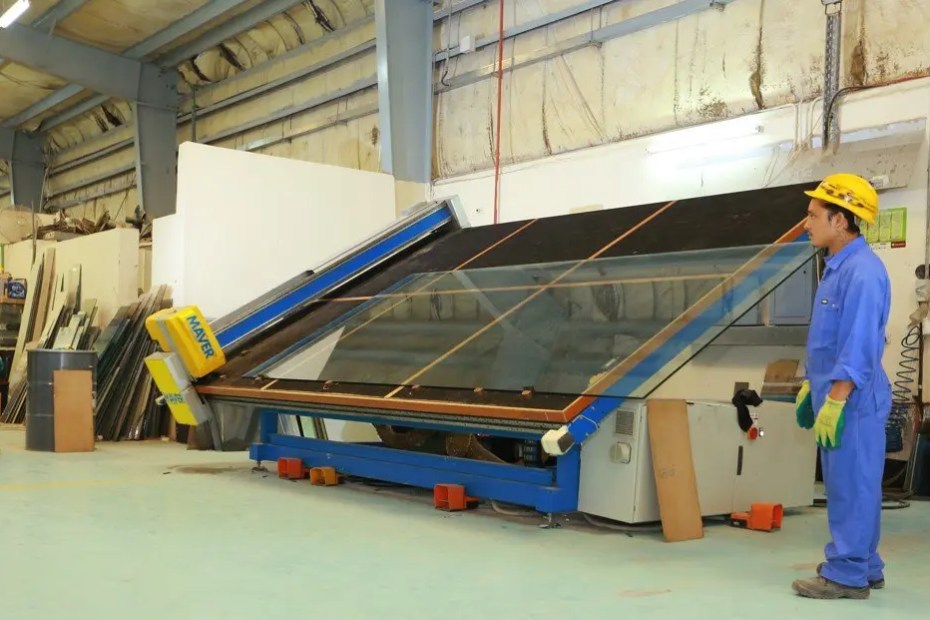

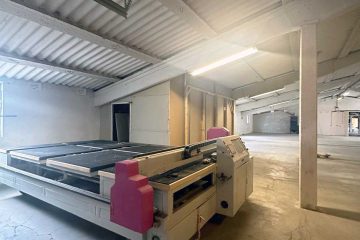

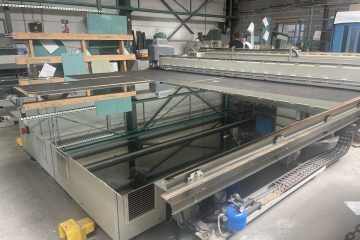

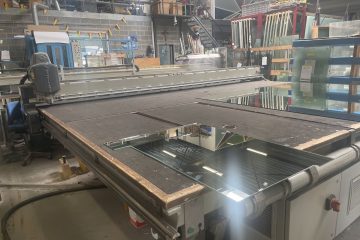

Masa de taiere automata Mader Polonia

Posted on by glasmed
  • Masa de taiere automata Mader Polonia
  • An 2014
  • Pentru taiere geam float
  • Rabatabila cu perne de aer
  • Taie drept si forme axa-X si -Y
  • Dimensiune maxima geam 3400x2400mm
  • Grosime geam 3-19 mm
  • Viteza de lucru 120 ml/minut
  • Cu brate de rupere
  • Rabatabila cu perne de aer
  • Toleranta la taiere +/- 0,25 mm
  • Introducere date taiere in calculator-optimizare
  • Stare buna de functionare

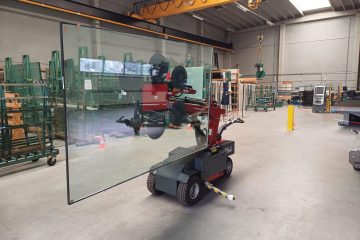

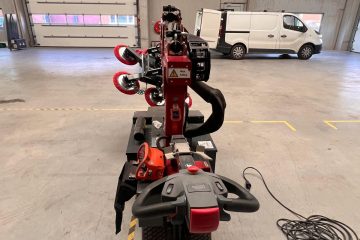

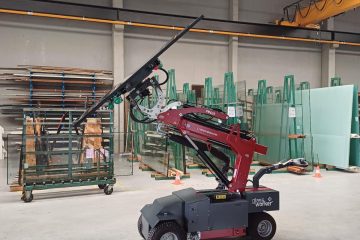

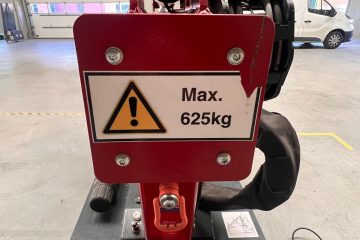

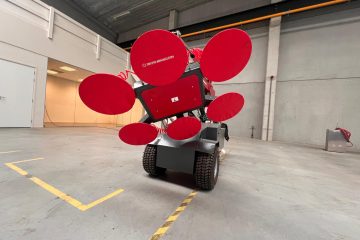

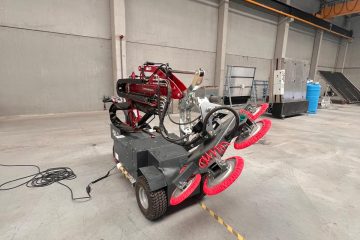

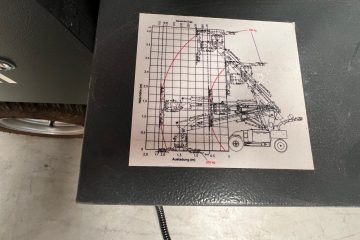

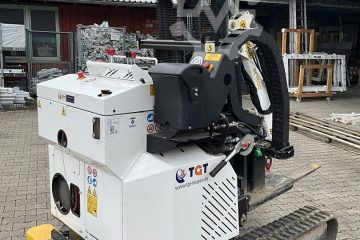

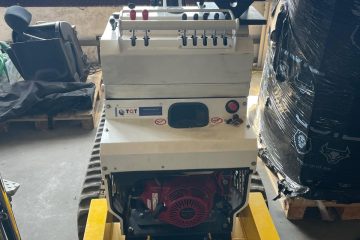

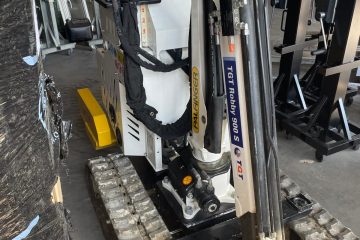

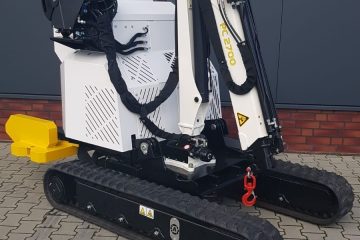

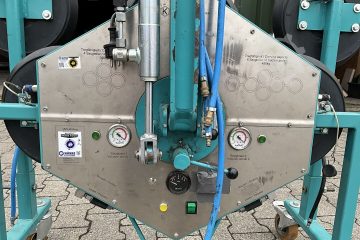

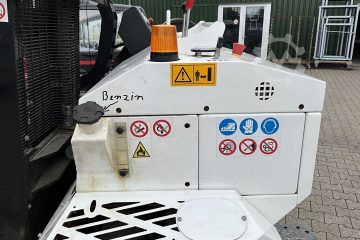

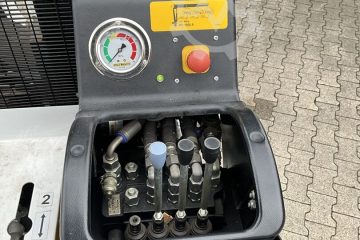

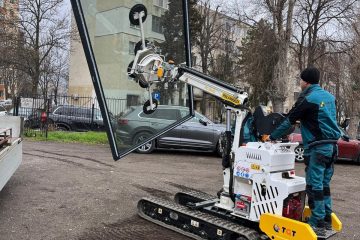

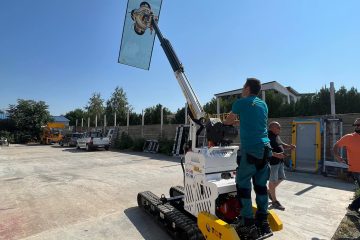

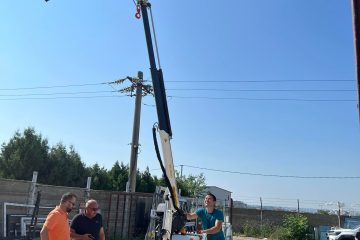

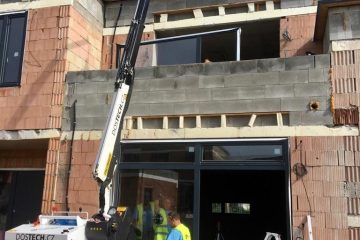

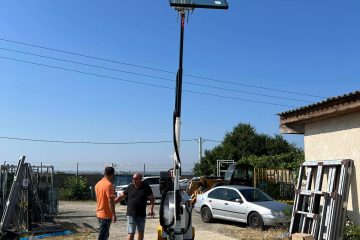

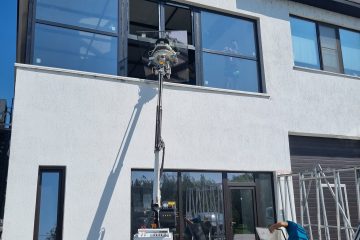

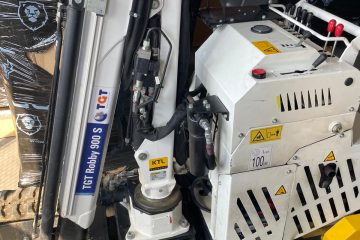

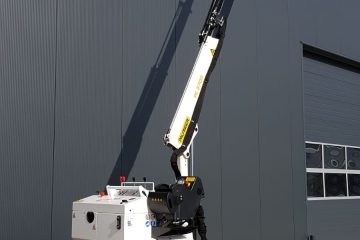

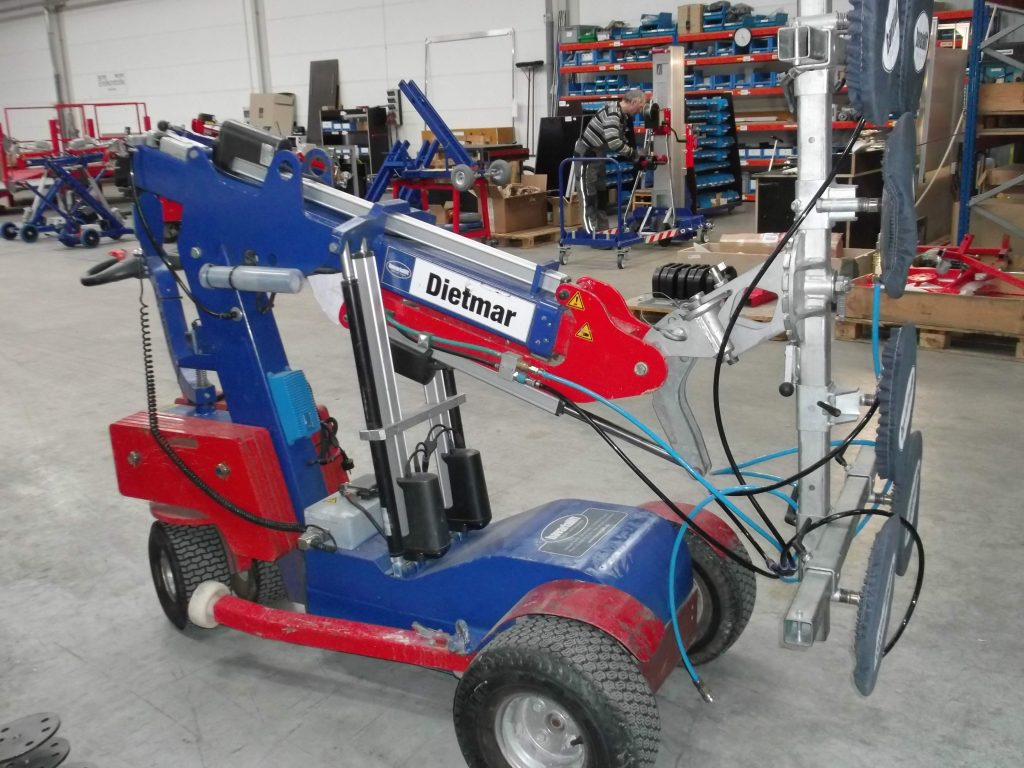

Macara de mare capacitate ROBO CRANE portanta 1400 kg

Posted on by glasmed
  • Macara de mare capacitate ROBO CRANE portanta 1400 kg
  • Care pot ridica la 10 m aceste greutati cu ventuze
  • Lungimea max. a extensiei: cca.10,0m
  • Acoperire laterala cca.7,5 m
  • Zona de rotatie: 355°
  • Viteza funiei: cca. 0-12 m/min
  • Sarcina maxima de ridicare: ca. 1400 kg
  • Lungime constructie : cca. 3000 mm
  • Lungime constructie cu brat articulat: cca. 4900 mm
  • Latime constructie: min. 780 mm
  • Inaltime constructie: min. 1980 mm
  • Greutate totala: ca. 2000 kg
  • Suprafata de sprijin: 2,92 m x 3,92 m
  • Sarcina de incarcare in pozitia standard de lucru: cca. 1,9 kN/m2
  • Presiunea la sol la conducere: cca. 5,52 N/cm2
  • Lantul energetic: intern
  • Actionare: motor Honda 13 PS
  • Sasiu reglabil: 780-980 mm
  • Abilitate de urcare inainte: cca. 36%
  • Latimea lantului: ca. 0.20 m
  • Telecomanda radio
  • Viteza de conducere: ca. 1,5 km / h
  • Actionare suplimentara: Motor AC 380
  • Click aici pentru video
  • Click aici pentru date tehnic DE
  • Click aici pentru date schema tehnica DE

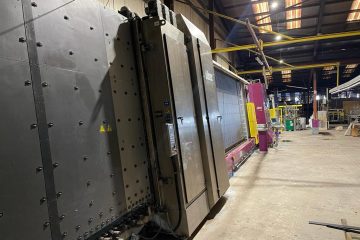

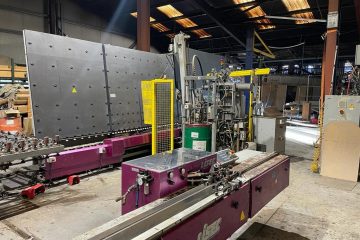

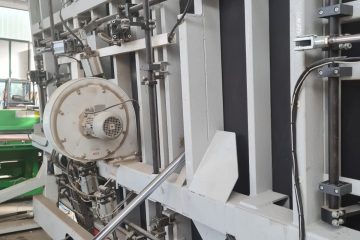

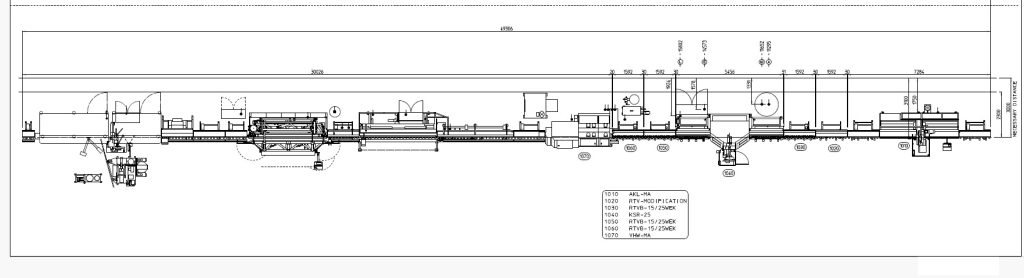

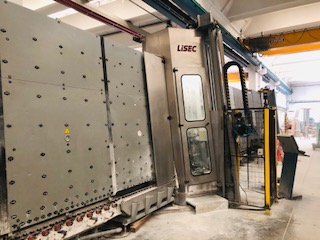

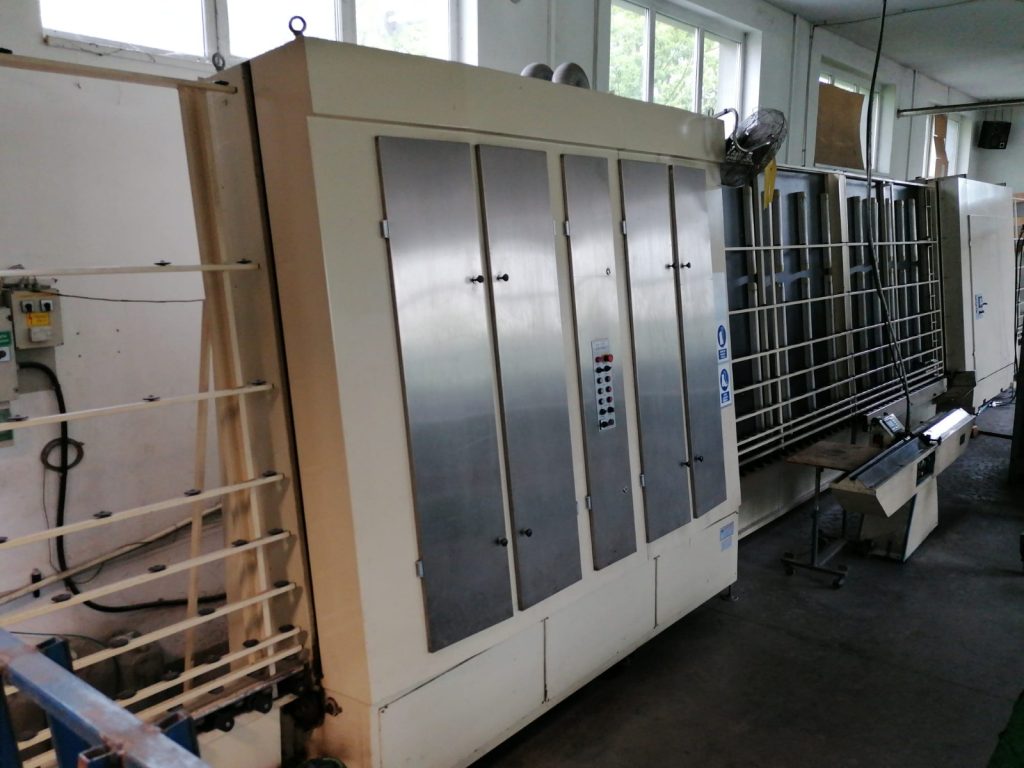

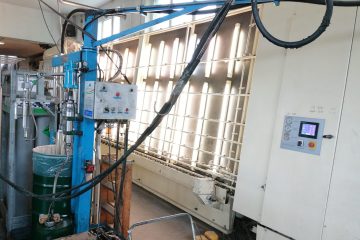

Linie productie geam termoizolator spalare si presa

Posted on by glasmed

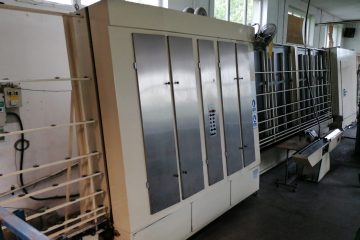

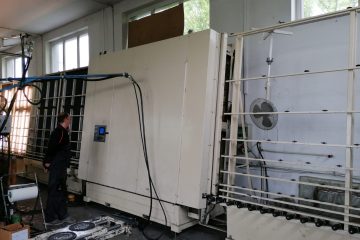

  • Linie productie geam termoizolator spalare si presa
  • Linie productie lider Glass automata
  • Inaltimea 2000 mm
  • Click aici pentru video
  • Posibilitate de realizare 300 – 350 unitati/zi
  • Posibilitate de realizare geam structural
  • SPECIFICATIA LINIEI
    1. Masina de spalat
    Inaltimea 2000 mm
    6 perii, din care 3 perii frontale pentru geam low-e
    Conveioare de intrare si iesire
    2. Statie de asamblat baghete
    3. Presa panell
    4. Utilaj de demineralizare a apei cu ozmoza dubla
  • MASINA DE SPALARE 2000 MARINE
  • CONVEIOR DE ALIMENTARE A MASINII
    Structura cadru dotata cu o bara automata cu role de cauciuc pentru remorcarea si deplasarea foilor de geam, 2 role de suport si 4 pentru ajustarea conveiorului cu spalatorul si 2 carlige
  • CARACTERISTICI TEHNICE
    Lungime 2800mm
    Latime 800mm
    Greutate 350 kg
  • CORPUL MASINII

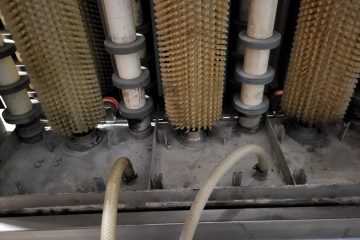

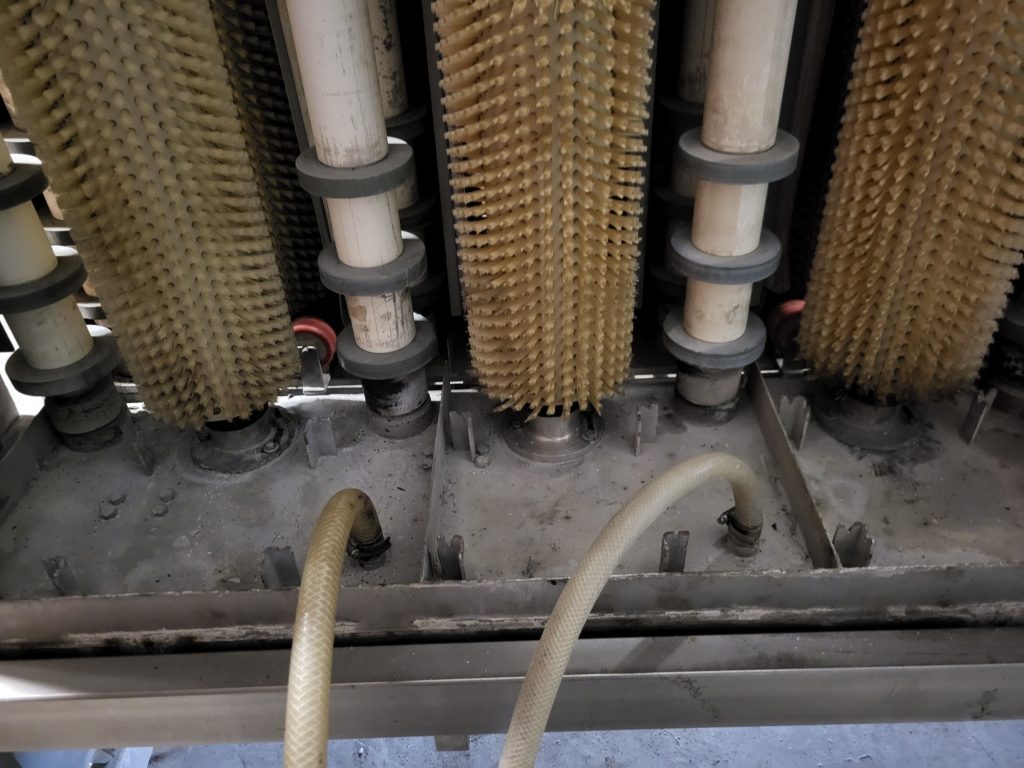

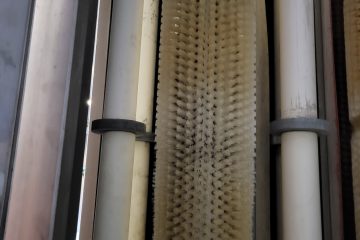

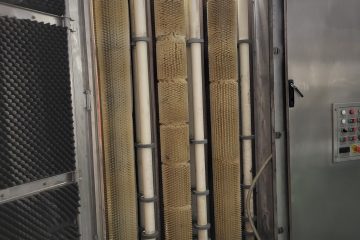

    Sectiunea de spalare este compusa din trei cupluri de perii cu diametrul de 95 mm. Rotatia este efectuata de doua motoare cu transmisie prin lant si cu oprire automata atunci cand geamul se opreste in perii . Primele 4 perii spala geamul cu apa din primul rezervor, iar ultimele doua spala geamul cu apa din al 2-lea rezervor. În ultima secțiune se efectuează operațiune de umplere cu duze de pulverizare.
    Secțiunea de spălare este protejată cu plăcuțe din plexiglas, pentru a permite inspecția fără riscuri a periilor și a diuzelor.
    Secțiunea de uscare este compusă din două suflante, care trec printr-un ventilator cu presiune ridicată și cu închiderea automată a aerului când tirajul se oprește.
    Total 6 perii
    Foaia de geam din sectiunea de spalare si uscare este transportata de role
    Grosimea lavabilă de 3 până la 12 mm cu orice reglementări
    Motor pentru reglarea vitezei
    Trei perii frontale pentru geam low-E
    OPEN -TOP deschise superior, in caz de nevoie se pot sala geamuri de dimensiune mai mare cu intoarcere
  • CARACTERISTICI TEHNOLOGICE
    Alimentare current electric 3P+N+E 220/380V-50Hz
    Consum aer 6N l/ml
    Dimensiune minima a geamului 300 x 150mm
    Vireza de transport de la 1 to 5 m/min
    Grosimea geamului de la 3 to 12 mm
  • CARACTERISTICI TEHNICE
    Lungime 2000mm
    latime 1050mm
    Inaltime 2975mm
    Greutate 1500 kg
    Putere electrica 11,5 Kw
    Consum mediu de apa 2 l/min
    Inaltime maxima a geamului 2000mm
  • CONVEIOR DE IESIRE
    Caracteristici generale similar cu cele ale conveiorului de alimentare
    Diferenta :
    Lumini pentru verificarea secțiunii de curățare
    senzor la capat
  • CUTIE VENTILATOR
    Structura bi-laminată
    structura interioară cu burete împotriva zgomotului
    conține un ventilator la presiune înaltă cu un filtru pentru aer
  • CARACTERISTICI TEHNICE
    Lungime 1000 mm
    Latime 1000mm
    Inaltime 1200 mm
    Greutate 170kg

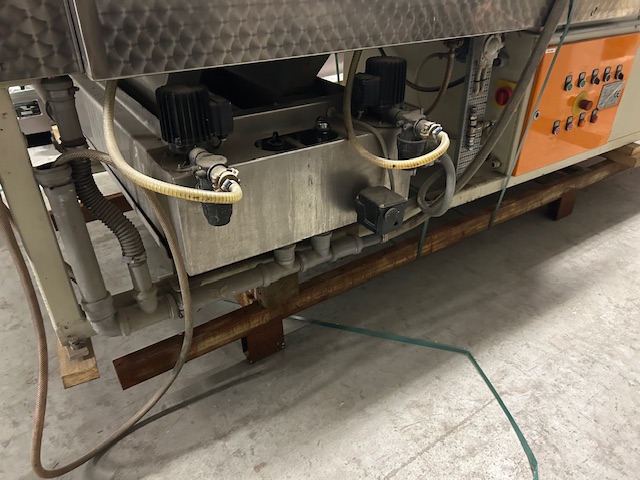

  • REZERVOARE DE APA
    Rezervoarele sunt folosite pentru schimbarea apei pentru perii
    Apa intra în pompele de câte 0,25 kw fiecare și au un filtru
    In rezervoare este un incalzitor pentru apa
  • CARACTERISTICI TEHNICE
    Lungime 1000 mm
    Latime 400 mm
    Inaltime 300 mm
    Capacitate 120lt
  • MONTARE AUTOMATA H 2000-STATIE DE ASAMBLAT BAGHETE
    Structura de tamplarie
    Există o bară cu un reper de referință orizontală și verticală
    Există lămpi pentru verificarea curățării geamului
    Există un motor acționat de un invertor
    Viteza de 20 mt/min
    Are o bară mobilă pentru poziția corectă a celei de-a doua foi de sticlă
    Utilaj de umplere cu gaz Argon
  • CARACTERISTICI TEHNICE
    Lungime 3200 mm
    Latime 800 mm
  • PANOU DE PRESARE H 2000-PRESA PANELL
  • CONVEIOR DE ALIMENTARE
    Structura otel
  • CARACTERISTICI TEHNICE
    Lungime 1400 mm
    Latime 800mm
    Greutate 350 kg
  • CORPUL MASINII
    Corpul mașinii este compus dintr-o structură vopsită din oțel, cu panoul fix și conveior de alimentare
    Atât panoul fix, cât și cel mobil sunt din lemn și pâslă.
    Panoul mobil alunecă pe ghidajele conveiorului, acționat de cilindrii pneumatici.
  • CARACTERISTICI TEHNICE
    Alimentare current electric 3P+N+E 220/380V 50Hz 16A
    Viteza liniei de transport 20mt/min
    Viteza cuplare 8 mt/min
    Lungime cuplare 2500mm
    Inaltime cuplare 2000mm
  • SPECIFICATII
    Grosimea maxima de cuplare 70mm
    Dimensiunea minima a geamului 420 x 200 mmCONVEIOR EVACUARE
    Este identic cu cel de alimentare
    Lungime esre de 2800mm
    INSERTIE CU CAZ ARGON
  • MASA RABATABILA H 2000
    Masa rabatabila este echipata cu:-si rabateaza panoul sandwich de pe verticala pe orizontala
    Role pivotante
    Conducere automată
    Puterea hidraulică de ridicare cu unitate de comandă încorporată
  • CARACTERISTICI TEHNICE
    Alimentare energie
    Conectat la panoul de control general al liniei
    Circuit hidraulic cu unitate independenta de control
  • CARACTERISTICI TEHNICE
    Lungime 3200 mm
    Inaltime 2500 mm
  • SPECIFICATIE TEHNICA
    Lungimea linie 21 ml
    Latime 2,2 ml
    Inaltime 3,1 ml
    Putere instalata 35 KW
    Curent 400v 3npe
    Aer 6 bar,250 liter/minut
    Se pot realiza geamuri termpozolator de 2000×3000 mm
    Se pot realiza si pachete cu 2 sau 3 geamuri
    Incluzand instalatia de demineralizarea apei cu ozmoza dubla

Masina de spalat verticala marca tip Aqua 1700

Posted on by glasmed

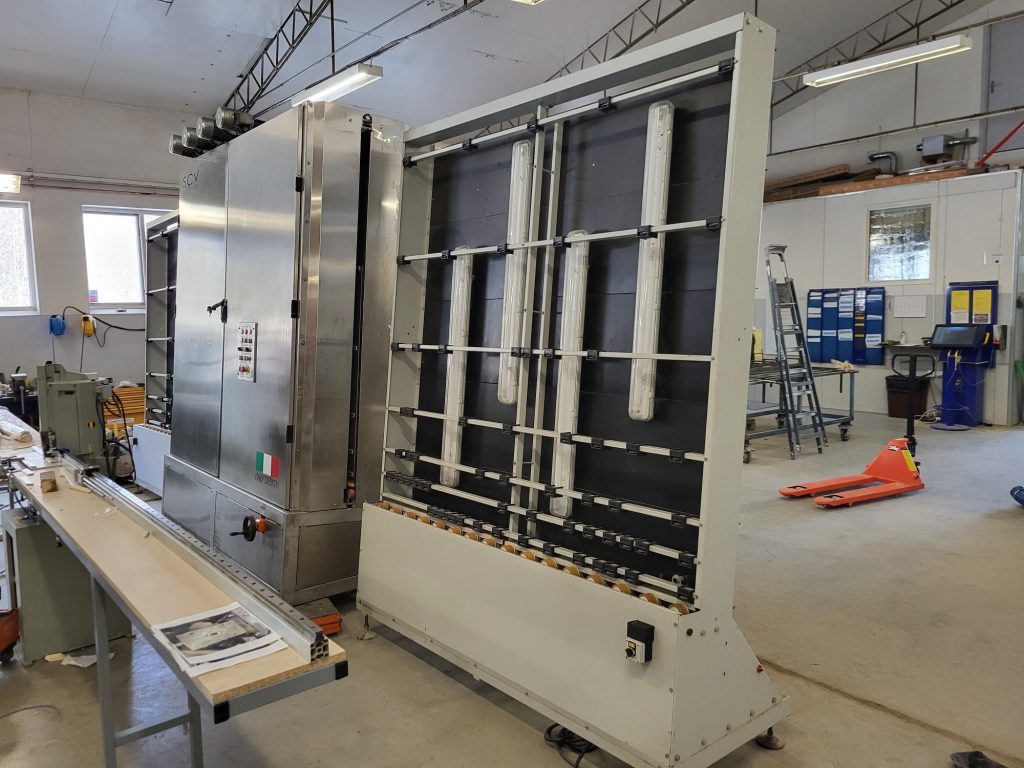

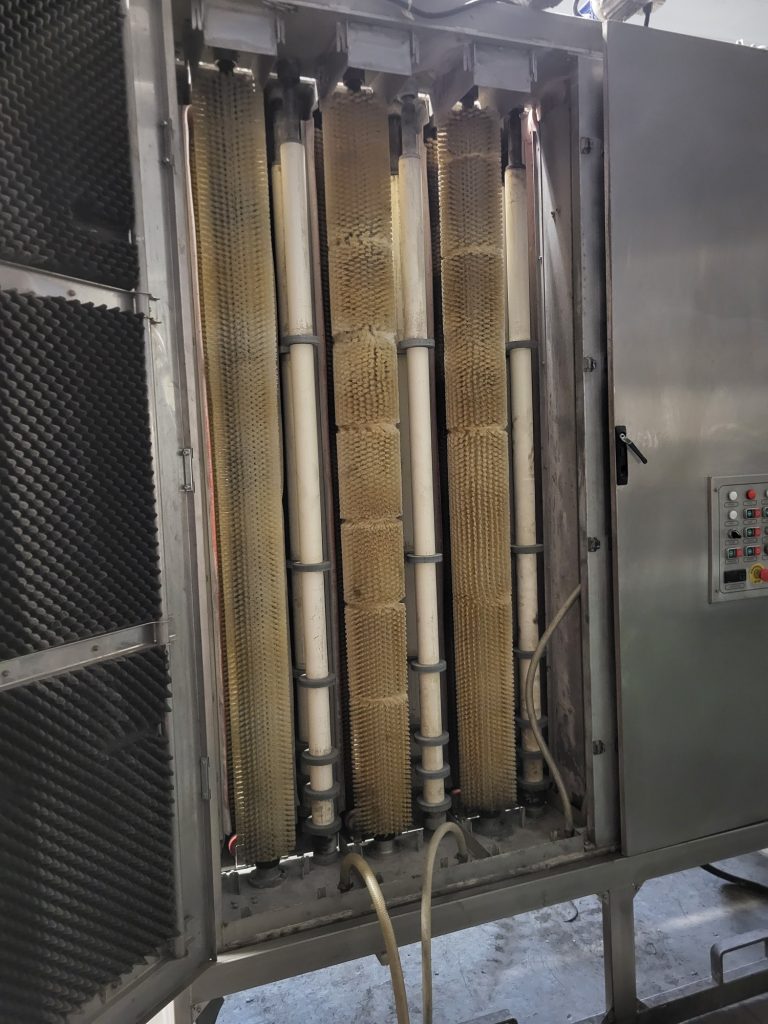

  • Masina de spalat verticala marca tip Aqua 1700
  • Inaltimea de lucru 1700 mm
  • Directia de lucru la alegrea dvs
  • Inaltime de lucru 1700 mm open-top deschis superior se pot spala si geamuri de dimensiuni mai mari
  • Cu 4 perii, cu 2 perii moi pentru geam low-e
  • Dimensiune maxima geam 1700×3000 mm
  • Dimensiune minima geam 170×350 mm
  • Grosime geam 3-12 mm
  • Dimensiune 8450x2000x2750 mm
  • Greutate 1600kg
  • Curent 400v (3p+n+pe)
  • Frecventa 50hz
  • Putere instalata 12 kw
  • Masina spala, clateste, usuca geamurile

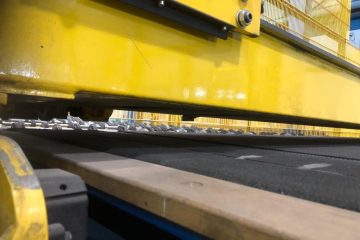

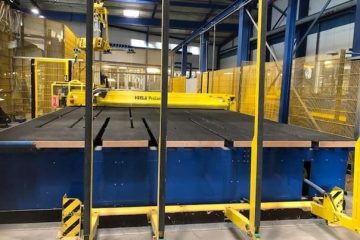

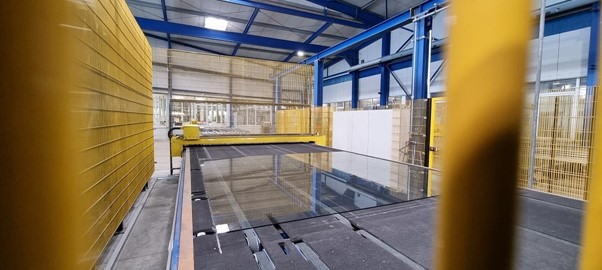

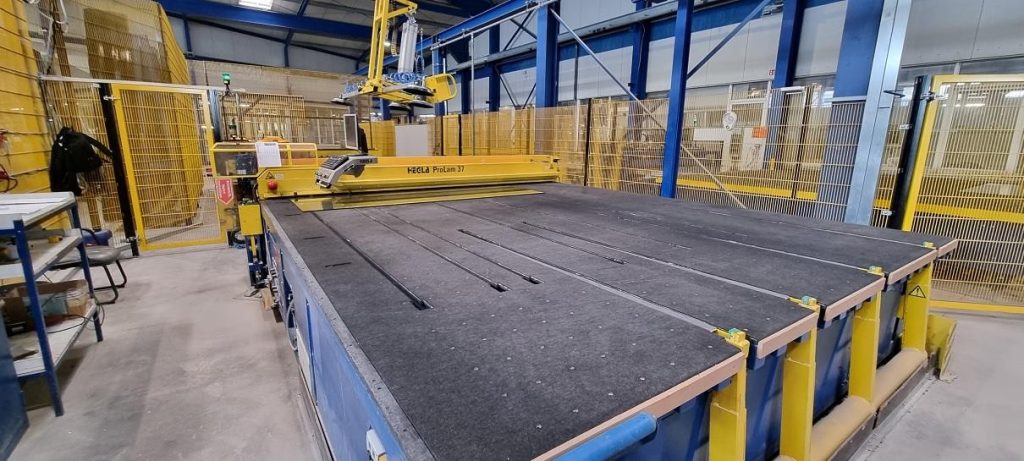

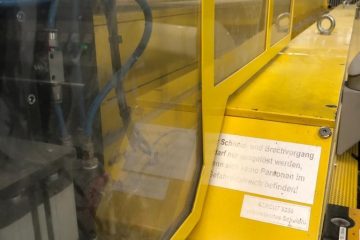

Masa de taiere automata, CNC nerabatabila cu brate de incarcare a geamului-automata cu ventuze de prindere pneumatice-lider Glass tip AG 3700 sh

Posted on by glasmed
  • Masa de taiere automata, CNC nerabatabila cu brate de incarcare a geamului-automata cu ventuze de prindere pneumatice-lider Glass tip AG 3700 sh+masa automata de rupere
  • Acest sistem automat, masa de taiere are brate de incarcare a geamului aflat pe un rastel in lada de 3210×2250 mm cu ajutorul ventuzelor, pneumatice, le aseaza de pe verticala pe orizontala, pe suprafata de lucru.
  • Datorita programului de optimizare a taieri, dimensiuniile si bucatile de geam care trebuiesc taiate, se debiteaza la dimensiunea necesara, cu pierdere minima.
  • Se poate slefui si geamul low-e daca este necesar cu acelasi cap de taiere.
  • Foaia de geam, care este taiata, dar nu rupta, la dimensiunea ceruta se transfera pe masa de rupere, automat, care cu brate de rupere pe axele x-si-y rupe geamul pretaiat, la dimensiuniile solicitate
  • Dupa care este preluata si pusa pe harpe sau rastele, geamul semifinit-taiat, rupt la dimensiunea dorita.
  • SPECIFICATIA MASINII
  • Sistem perne de aer
  • Viteza de lucru ajustabila
  • Presiunea de taiere ajustabila
  • Brate de rupere pneumatice pe axele -X si Y-, care rup geamul taiat in siguranta si usor
  • Sistem automatic desiguranta impotriva suprapresiunii
  • 2 cilindri hidraulici
  • Brate de incarcare integrate pentru a incarca geamul pe masa carese rabateaza-dotate cu ventuzoare pneumatice

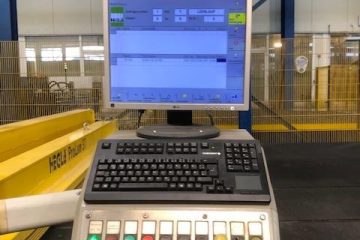

  • Sistem de operare Windows-controlat de PC
  • Functionarea axelor controlat de motoare servo
  • Incarcarea geamurilor se realizeaza cu sistem ventuze pneumatice-elastice
  • Slefuirea geamului Low-E
  • Scanarea taieri cu laser, forme
  • Taiere forme
  • Transfer de date catre unitatea de taier se realizeaza cu cablu, disc s-au dispozitiv portabil USB-stick
  • SPECIFICATIE TEHNICA
  • 3700 x 2600 mm-dimensiune maxima geam
  • 3- 19 mm-grosime maxima geam
  • 120 m/min–viteza de taiere
  • 1g-acceleratie
  • 40 m /min viteza de slefuire a geamului Low-E
  • +/- 0.20 mm-Toleranta la taiere
  • 4500 mm latime
  • 3700 mm lungime
  • 970 mm inaltimea de lucru
  • 2400 kg-greutate
  • 400 V 3NPE-curent
  • 50-60 Hz-frecventa
  • 20 KW-Putere instalata
  • 6 bar-Presiune aer
  • 24 lt/min-Consum de aer
  • Masa de rupere cu perne de aer
  • Brate de rupere-actionate cu pedale-pneumatic
  • Click aici pentru video – functionare masina
