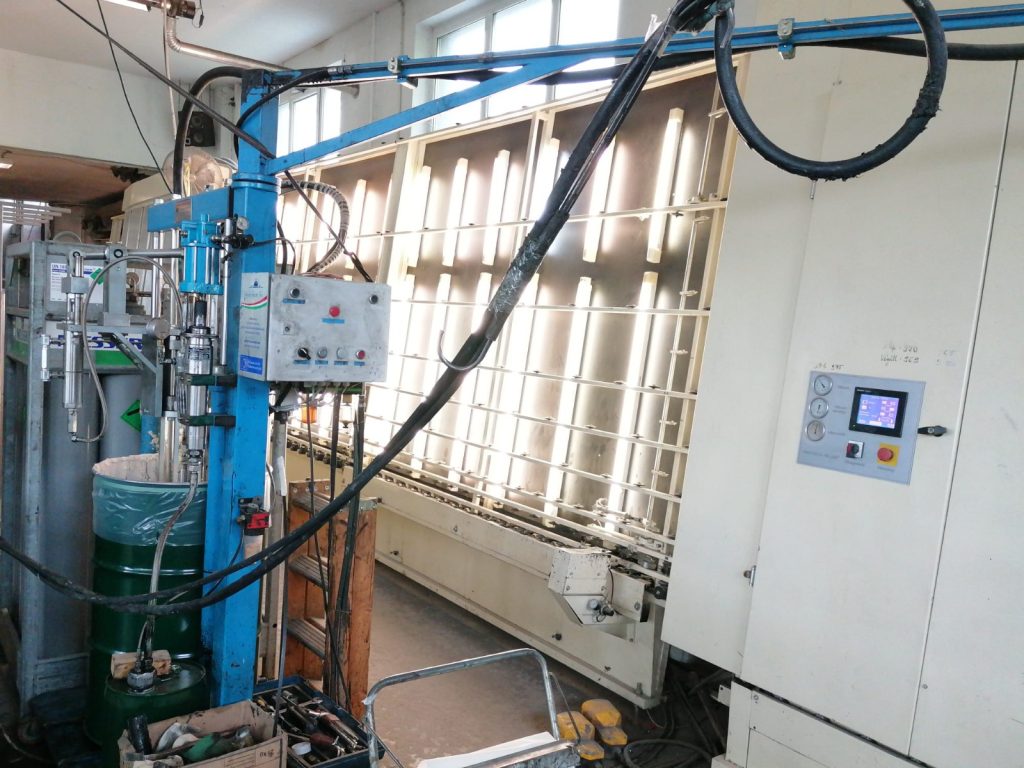

- Linie productie geam termoizolator spalare si presa
- Linie productie lider Glass automata
- Inaltimea 2000 mm
- Click aici pentru video
- Posibilitate de realizare 300 – 350 unitati/zi
- Posibilitate de realizare geam structural
- SPECIFICATIA LINIEI

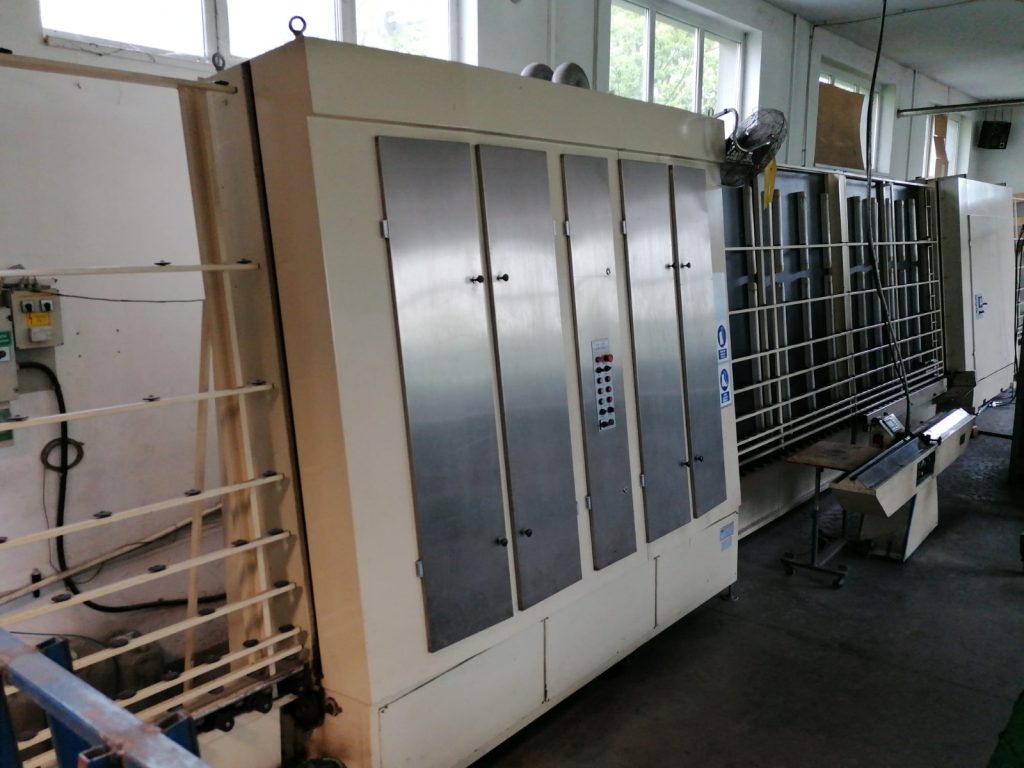

1. Masina de spalat
Inaltimea 2000 mm
6 perii, din care 3 perii frontale pentru geam low-e
Conveioare de intrare si iesire
2. Statie de asamblat baghete
3. Presa panell
4. Utilaj de demineralizare a apei cu ozmoza dubla - MASINA DE SPALARE 2000 MARINE

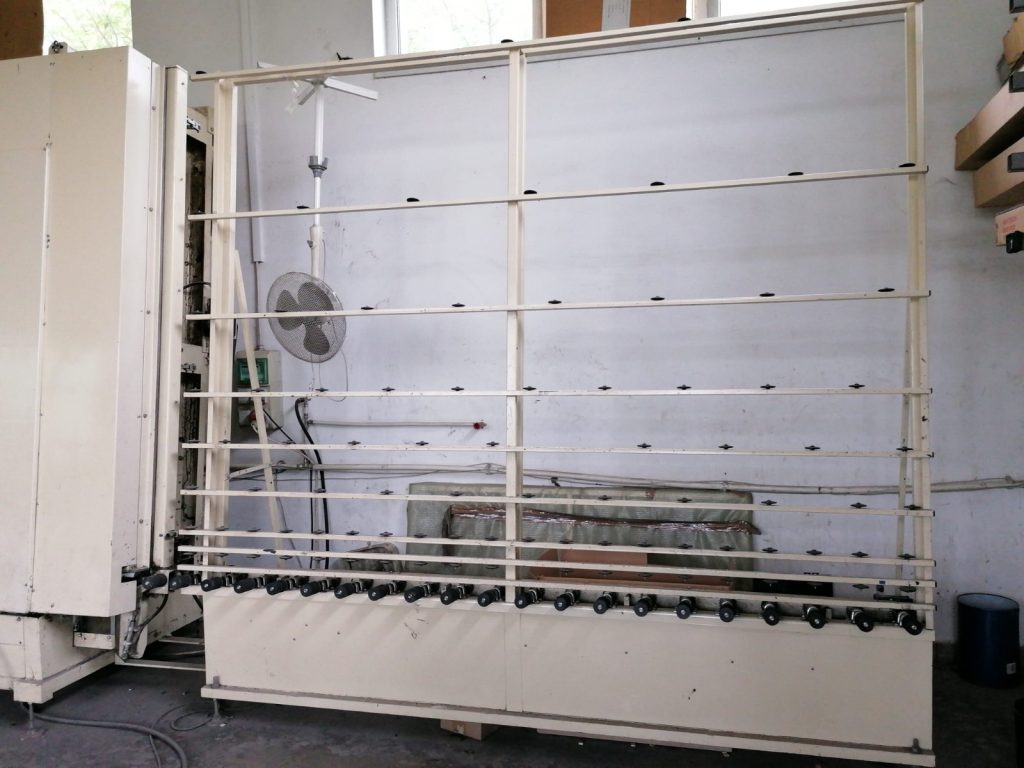

- CONVEIOR DE ALIMENTARE A MASINII
Structura cadru dotata cu o bara automata cu role de cauciuc pentru remorcarea si deplasarea foilor de geam, 2 role de suport si 4 pentru ajustarea conveiorului cu spalatorul si 2 carlige - CARACTERISTICI TEHNICE
Lungime 2800mm
Latime 800mm
Greutate 350 kg - CORPUL MASINII
Sectiunea de spalare este compusa din trei cupluri de perii cu diametrul de 95 mm. Rotatia este efectuata de doua motoare cu transmisie prin lant si cu oprire automata atunci cand geamul se opreste in perii . Primele 4 perii spala geamul cu apa din primul rezervor, iar ultimele doua spala geamul cu apa din al 2-lea rezervor. În ultima secțiune se efectuează operațiune de umplere cu duze de pulverizare.
Secțiunea de spălare este protejată cu plăcuțe din plexiglas, pentru a permite inspecția fără riscuri a periilor și a diuzelor.
Secțiunea de uscare este compusă din două suflante, care trec printr-un ventilator cu presiune ridicată și cu închiderea automată a aerului când tirajul se oprește.
Total 6 perii
Foaia de geam din sectiunea de spalare si uscare este transportata de role
Grosimea lavabilă de 3 până la 12 mm cu orice reglementări
Motor pentru reglarea vitezei
Trei perii frontale pentru geam low-E
OPEN -TOP deschise superior, in caz de nevoie se pot sala geamuri de dimensiune mai mare cu intoarcere - CARACTERISTICI TEHNOLOGICE
Alimentare current electric 3P+N+E 220/380V-50Hz
Consum aer 6N l/ml
Dimensiune minima a geamului 300 x 150mm
Vireza de transport de la 1 to 5 m/min
Grosimea geamului de la 3 to 12 mm - CARACTERISTICI TEHNICE
Lungime 2000mm
latime 1050mm
Inaltime 2975mm
Greutate 1500 kg
Putere electrica 11,5 Kw
Consum mediu de apa 2 l/min
Inaltime maxima a geamului 2000mm - CONVEIOR DE IESIRE
Caracteristici generale similar cu cele ale conveiorului de alimentare
Diferenta :
Lumini pentru verificarea secțiunii de curățare
senzor la capat - CUTIE VENTILATOR
Structura bi-laminată
structura interioară cu burete împotriva zgomotului
conține un ventilator la presiune înaltă cu un filtru pentru aer - CARACTERISTICI TEHNICE
Lungime 1000 mm
Latime 1000mm
Inaltime 1200 mm
Greutate 170kg - REZERVOARE DE APA
Rezervoarele sunt folosite pentru schimbarea apei pentru perii
Apa intra în pompele de câte 0,25 kw fiecare și au un filtru
In rezervoare este un incalzitor pentru apa - CARACTERISTICI TEHNICE
Lungime 1000 mm
Latime 400 mm
Inaltime 300 mm
Capacitate 120lt - MONTARE AUTOMATA H 2000-STATIE DE ASAMBLAT BAGHETE
Structura de tamplarie
Există o bară cu un reper de referință orizontală și verticală
Există lămpi pentru verificarea curățării geamului
Există un motor acționat de un invertor
Viteza de 20 mt/min
Are o bară mobilă pentru poziția corectă a celei de-a doua foi de sticlă
Utilaj de umplere cu gaz Argon - CARACTERISTICI TEHNICE
Lungime 3200 mm
Latime 800 mm - PANOU DE PRESARE H 2000-PRESA PANELL
- CONVEIOR DE ALIMENTARE
Structura otel - CARACTERISTICI TEHNICE
Lungime 1400 mm
Latime 800mm
Greutate 350 kg - CORPUL MASINII
Corpul mașinii este compus dintr-o structură vopsită din oțel, cu panoul fix și conveior de alimentare
Atât panoul fix, cât și cel mobil sunt din lemn și pâslă.
Panoul mobil alunecă pe ghidajele conveiorului, acționat de cilindrii pneumatici. - CARACTERISTICI TEHNICE
Alimentare current electric 3P+N+E 220/380V 50Hz 16A
Viteza liniei de transport 20mt/min
Viteza cuplare 8 mt/min
Lungime cuplare 2500mm
Inaltime cuplare 2000mm - SPECIFICATII
Grosimea maxima de cuplare 70mm
Dimensiunea minima a geamului 420 x 200 mmCONVEIOR EVACUARE
Este identic cu cel de alimentare
Lungime esre de 2800mm
INSERTIE CU CAZ ARGON - MASA RABATABILA H 2000
Masa rabatabila este echipata cu:-si rabateaza panoul sandwich de pe verticala pe orizontala
Role pivotante
Conducere automată
Puterea hidraulică de ridicare cu unitate de comandă încorporată - CARACTERISTICI TEHNICE
Alimentare energie
Conectat la panoul de control general al liniei
Circuit hidraulic cu unitate independenta de control - CARACTERISTICI TEHNICE
Lungime 3200 mm
Inaltime 2500 mm - SPECIFICATIE TEHNICA
Lungimea linie 21 ml
Latime 2,2 ml
Inaltime 3,1 ml
Putere instalata 35 KW
Curent 400v 3npe
Aer 6 bar,250 liter/minut
Se pot realiza geamuri termpozolator de 2000×3000 mm
Se pot realiza si pachete cu 2 sau 3 geamuri
Incluzand instalatia de demineralizarea apei cu ozmoza dubla
Category: A. Linii productie geam termoizolator

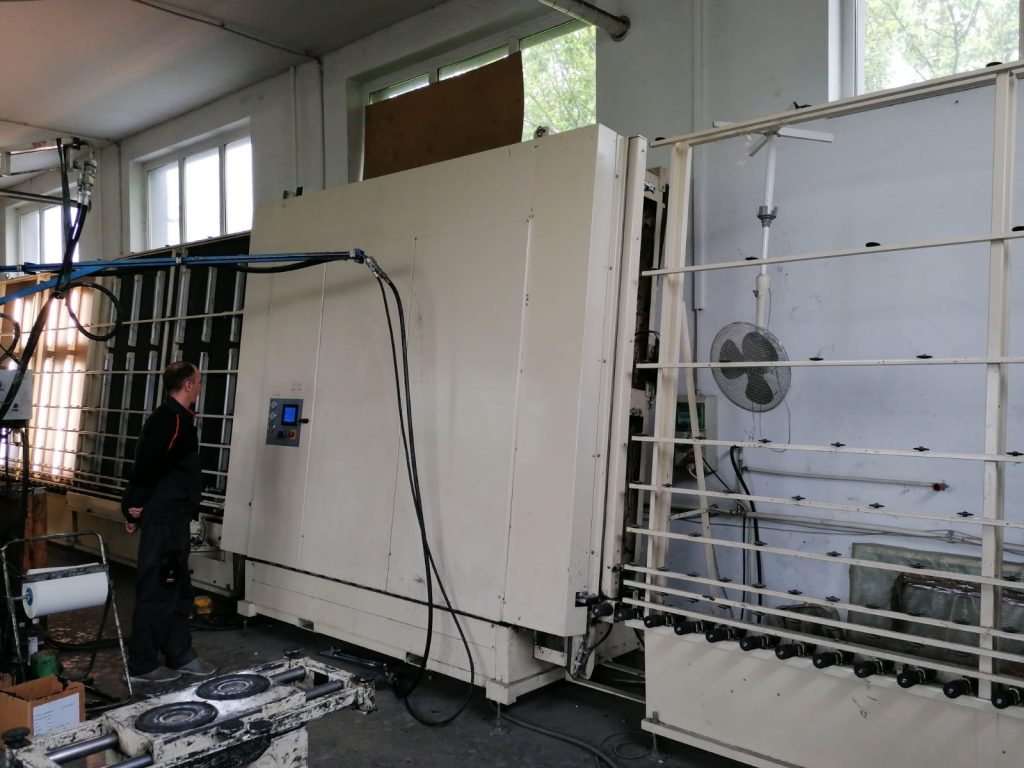

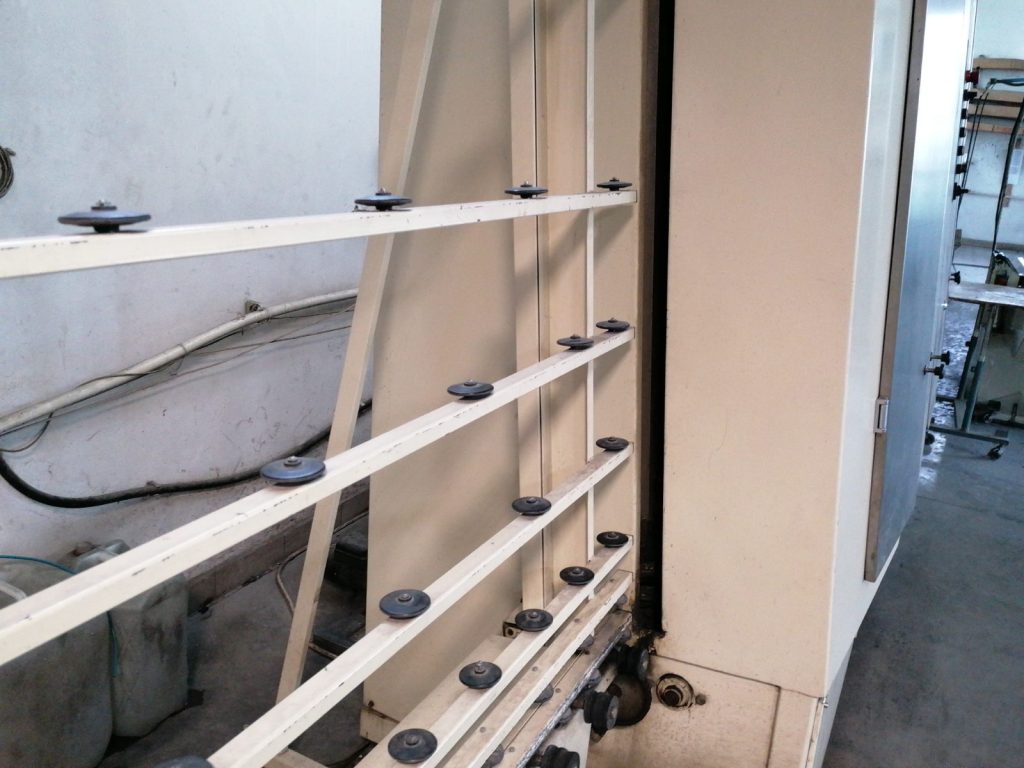

Linie geam termoizolator Glasstronic-Gmbh
- Linie geam termoizolator Glasstronic-Gmbh
- Inaltime de lucru 1600 mm
- Reconditionata 2020
- Specificatie:
- 1. Masina de spalat
- Cu 4 perii
- Cu 2 perii Low-E
- Grosime geam 3-12 mm
- 2. Statie asamblat baghete
- 3. Presa rola
- 4. Masa de iesire
- Dimensiune maxima geam 1600×2500/3000 mm
- Dimensiune minima geam 150×300 mm
- Grosime pachet geam 50 mm
- Lungimea liniei 12,00 ml
- Putere instalata 25 KW
- Capacitate 200-300 unitati, geam termoizolator/zi
- Lungime linie 12 m
- Stare foarte buna

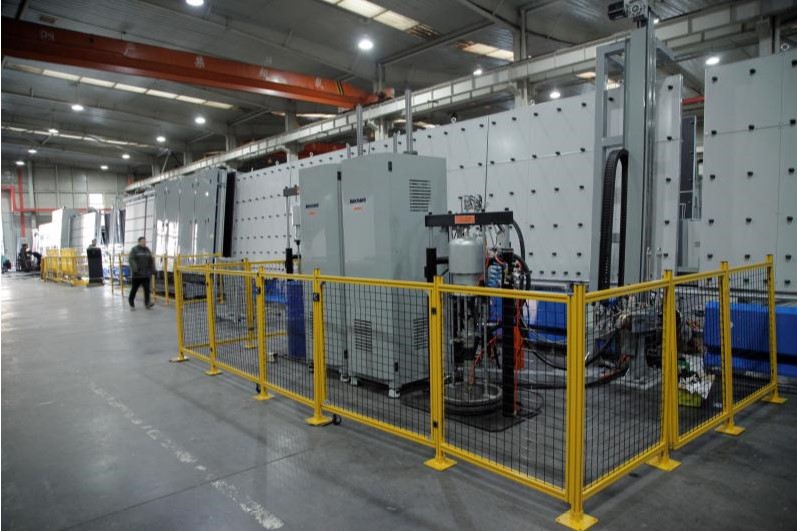

Linii productie geam termoizolator Han-Jian
- Linii productie geam termoizolator
- Producator Han-Jian utilaje complexe cu insertie automata gaz automate
- Inaltime linie inter 1600 3300 mm
- Dimensiune maxima geam termopan cu 2 si 3 geamuri
- 1.Linie productie geam termoizolator automat(pentru Low-E, geam tripan si functie de umplere cu gaz)+ masini aditionale
- 1.Linie productie geam termoizolator, procesare perfecta geam low-e,umplere automata gaz, functie cinstructiva automata cu 2 s-au 3 geamuri
- 2.Robot sigilare geam termoizolator sistem dual bicomponent sigilare, pompade mixaj
- Utilaje adiacente
- 1. Masina automatade indoit baghete ,cu control plc pentr interfata
- 2. Masina de incarcareautomata cu silcagel
- 3. Extruder butil ,cu ajustareautomata pentru diferitele grosimi de baghete automata
- 4. Masina de taiere distantier
- 5. Sistem de tratarea a apei
- Optiuni
- 1. Masina de slefuire verticala a geamului low-e seaming-cu 6 axe
- 2. Sistem de incarcare descarcare automata
- Click aici pentru video
- Click aici pentru Catalog Han-Jian
- Click aici pentru schema tehnica
- Click aici pentru descriere EN
