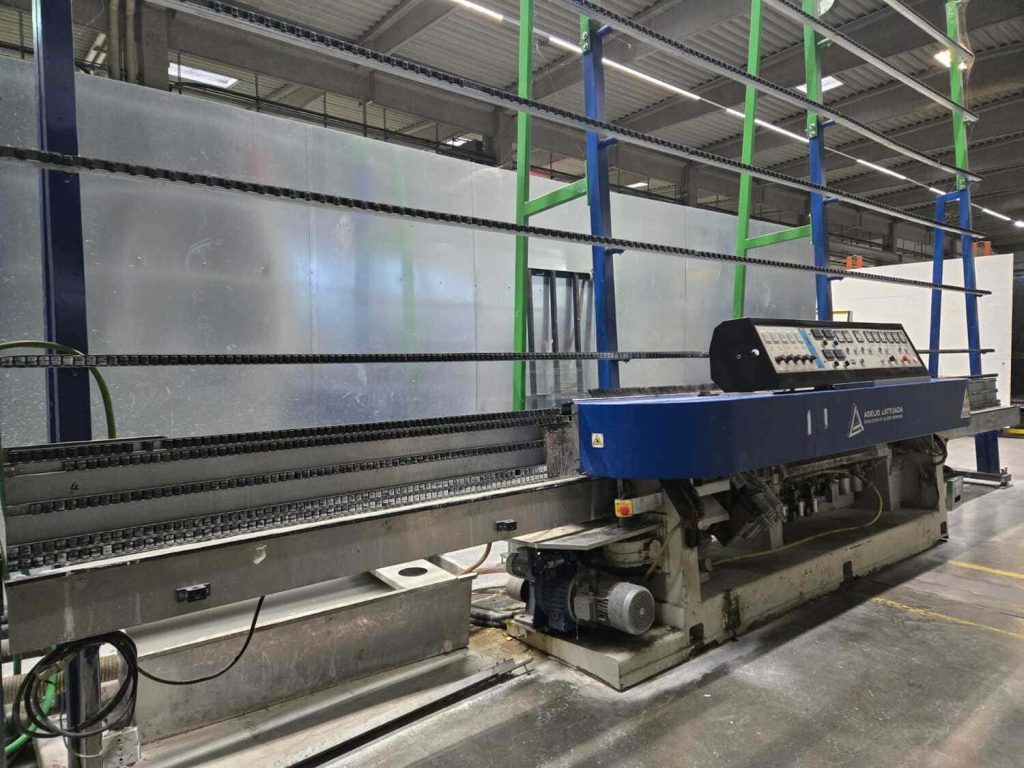

Masina automata de slefuit  si lustruit ZX9325 P

  • Mașină automată de slefuit  și lustruit ZX9325 P
  • Cu 9 motoare posturi
  • An 2011
  • Descriere generală: Această maşină este recomandată în mod deosebit pentru procesarea foilor mari de geam datorită structurii puternice a sistemului de rulmenți cu bile și a motorului ABB de înaltă precizie. Este foarte uşor de operat datorită controlului prin intermediul calculatorului şi a monitorului tactil. Caracteristicile principale a acestei maşini includ: îndepărtarea precisă a geamului, impermeabilitate, viteza mare de lucru (max.10 meter/m pentru geam de 10mm) și capacitate de lucru foarte stabilă.
  • Specificaţie tehnică:
  • Viteza de lucru: 0.4m-10m/min
    Adâncime şlefuire: 3mm
    Lăţime max. şlefuire: 2.5mm
    Grosime geam: 3mm-25mm
    Dimensiune min. a geamului: 30mmX30mm
    Putere totală: 19.85kw
    Dimensiuni generale: 7.6mx1.2mx3.0m
    Greutate totală: 4800kg
  • Descriere:
  • Sistem de control :
  • Masina este controlata prin intermediul unui calculator si a monitorului tactil. Masina poate functiona atat in mod automat cat si manual.
  • Conveior:
  • Conveiorul adoptă un sistem de transmisie cu rulare, care constă din trei rulmenți care rulează de-a lungul ghidajelor de oțel temperat de înaltă precizie, mișcarea geamului fiind foarte stabilă.
  • Rulmenții pentru conveiorul din față și din spate sunt lubrifiați automat de pompa de ulei, traseul de ulei bine conceput permite rulmenților de sus și de jos să fie lubrefiaţi cu ulei în mod egal.
  • Conveiorul din spate are perie de curățare, care menține o suprafață curată și garantează rezultatul de lucru.
  • Mașina are un mecanism de protecție a grosimii geamului. Când se introduce geam cu grosime greșită, aparatul se va opri automat. Acest lucru protejează rulmenții de strivire.
  • Încărcarea / descărcarea conveiorului utilizează cureaua de distribuție. Se poate regla înălțimea pentru a seta îndepărtarea geamului diferit.
  • Cadrul suport pentru geam utilizează o bară de extrudare din aluminiu, cu rolă de susținere.
  • Capacul transportorului este realizat din oțel inoxidabil..
  • Mișcarea conveiorului frontal este motorizată. Poate fi reglată prin butonul electric de pe panoul de lucru sau se reglează automat. Grosimea este afișată pe ecran. Există, de asemenea, o citire mecanică pentru a arăta grosimea geamului.
  • Ajustarea vitezei de lucru:
  • Viteza de lucru este reglabilă prin intermediul invertorului.
  • Posturile sunt acționate de motoare ABB de înaltă calitate.
  • Sistem apă
  • Apa circulă în mașină și în rezervorul de apă din oțel inoxidabil. O țeavă de drenaj din oțel inoxidabil este instalată în spatele mașinii pentru a scurge apa din rezervorul rotițelor. Apa curată este pompată la mașină printr-un tub pătrat de apă.
  • Configurarea rotiţelor de şlefuire:
  • Tipul rotiţei diametru intern (mm) diametru extern (mm) Granulaţie (plasă)
    Pos.1 Rotiţă diamantată 22 150 100
    Pos.2 Rotiţă diamantată 22 150 230
    Pos.3 Rotiţă de răşină 22 130 180
    Pos4. Rotiţă 10S40 60 130
    Pos.5 Rotiţă de răşină 22 130 180
    Pos.6 Rotiţă 10S40 60 130
    Pos.7 Rotiţă de răşină 22 150 320
    Pos.8 Rotiţă 10S40 70 150
    Pos.9 Rotiţă  pâslă 70 150

Masina de slefuit si lustruit unilaterala Bavelloni VE 350-11 cu 11 motoare, posturi

  • Masina de slefuit si lustruit unilaterala Bavelloni VE 350-11 cu 11 motoare, posturi
  • An 2021
  • Metri liniari slefuiti 132.000 ml
  • Slefuieste si lustruieste MCM muchie-cant-muchie
  • Descriere generală
  • Masina automata verticala liniara cu 11 discuri de slefuire pentru procesarea cantului neted,tensionat a foilor de geam şi/sau de oglinzi cu grosime de la 3 la 40 mm.
  • Structura
  • Utilizand un sistem modern de modelare tridimensionala, structura optimizata a Bavelloni VE350, compusa dintr-un suport electrosudat, puternic, modular, sustinând posturile si
    conveiorul foilor de geam, imbunatateste calitatea finala a produsului.
  • Braţe intrare şi ieşire
  • Bratele de intrare si iesire pentru incarcarea/descarcarea foilor de geam, sunt dotate cu lanturi conveioare din material antifrictional. Bratul de intrare este echipat cu un dispozitiv de
    modificare a indepartarii geamului fara a fi necesara operarea asupra pozitiei rotilor diamantate. Îndepărtarea poate fi citită pe un indicator mecanic adecvat.
  • Conveior
  • Conveiorul este compus din doua parti: una fixa si una mobilă, pentru a se adapta grosimilor variate ale geamului. Deschiderea conveiorului este operata de un dispozitiv mecanic motorizat,
    care este controlat de calculator.
  • Seria masinilor VE350 sunt dotate cu un conveyor patentat care aluneca pe un ghidaj de otel de inalta precizie fara ajutorul rulmentilor cu bile. Variația de viteză se realizează cu ajutorul
    unui invertor controlat de calculator. Mașina este echipată cu un sistem de lubrifiere centralizat gestionat de calculator
  • Posturi
  • Această maşină este echipată cu următoarele posturi:
  • Disc metalic diamantat pentru slefuire muchie-cant-muchie
  • Disc metalic diamantat pentru slefuire medie muchie-cant-muchie
  • Disc de rasina diamantat pentru slefuire fină muchie-cant-muchie
  • Disc diamantat pentru detensionare dorsală
  • Disc diamantat pentru detensionare frontal
  • Disc lustruire pentru detensionare dorsală
  • Disc lustruire pentru detensionare frontal
  • Disc cauciuc lustruire pentru lustruire muchie-cant-muchie
  • Disc cauciuc lustruire cu amestec de oxid de ceriu pentru lustruire canturi slefuite (muchie-cant-muchie)
  • Toate discurile in folosinta au un diametru de 150 mm.
  • In cazul in care se cere o lustruire lucioasa, este posibila, ca optiune, dotarea masinii cu o unitate de lustruire cu ceriu, constand din rezervor, pompa, amestecator, filtru si tevi
    conectoare. Acest sistem necesită utilizarea unui disc de pâslă ȋn poziţia 11.
  • Posturile pentru slefuire muchie-cant-muchie sunt separate de motorul electric iar transmisia se face prin benzi si scripeti in scopul eliminarii orice vibratii posibile.
  • Corpul posturilor este turnat din fier și culisează pe ghidaje reglabile de înaltă precizie. Arborele
  • axului este din oțel temperat, lubrifiat cu unsoare specială pentru viață (fără întreținere
    periodică).
  • Cutiile discurilor sunt in totalitate din otel inoxidabil, cu scopul de a evita orice coroziune datorita  apei de slefuire.
  • Posturile de lustruit sunt echipate cu un sistem automat de reglare pneumatică pentru a compensa uzura roții: acest dispozitiv ridică poziția roții, în timp ce se uzează, asigurând astfel
    întotdeauna, o lustruire perfectă a muchiei. Intensitatea presiunii de lustruit este reglabilă cu ajutorul unui regulator, în funcție de grosimea geamului și de finisarea cerută. Reglajele
    manuale ale roților sunt efectuate din fața mașinii.
  • Echipament de control
  • Panoul de control este integrat in echipamentul de control.
  • Toate operatiile sunt gestionate de un calculator HMI-PLC care executa atat functiile masinii cat si functiile de interfata cu masina. Contine un monitor color touch-screen care reprezinta cel mai complet si mai usor de utilizat echipament existent la ora actuală pe piata, datorita caracteristicilor inovative si a graficelor clare..
  • Prin intermediul echipamentului de control este posibilă:
  • Activarea automata a unui program, maşina setându-se pentru procesul de lucru
  • Afişarea intervenţiilor de mentenanţă ȋn funcţie de durata de funcţionare a maşinii
  • Pornirea / oprirea conveiorului ȋnainte şi ȋnapoi
  • Deschidere & ȋnchidere conveyor maşină
  • Schimbarea vitezei conveiorului
  • Vizualizarea grafică a absorbţiei posturilor
  • Afişarea orelor de lucru totale şi parţiale
  • Afişarea totală şi parţială a metrilor lucraţi
  • Afişarea metrilor procesaţi de fiecare disc
  • Afişarea grafică a absorbţiei motorului, ajutand operatorul sa ajusteze masina intr-un mod optim, maximizand productivitatea, calitatea produsului si durata de functionare a masinii
  • Importarea şi exportarea programelor de lucru prin port USB
  • Interfaţând cu reţeaua locală prin port LAN activat de panoul de comanda
  • Utilizand pachetul “Ecofriendly” pentru optimizarea consumului de energie. Pachetul “Ecofriendly” include functia SLEFUIRE&STOP pt. alimentarea posturilor in stand-by si
    inchiderea circuitului pneumatic si cel de racire dupa o durata setata de la ultima foaie; selectarea si excluderea a posturilor care nu sunt utilizati in ciclul de lucru selectat..
  • Panoul contine deasemenea regulatoarele de presiune si ametrele pentru posturile de lustruire. Datorita unei aplicatii dezvoltate in acest scop, afisajul panoului de comanda poate fi transmis
    via WIFI pe tabletă sau un dispozitiv compatibil (optional).
  • Instalaţia electrică
  • Noua instalatie electrica, complet integrata in corpul masinii, usor de intretinut si deservit si conforma cu ultimele standarde UE contine toate componentele electrice si include panoul de
    control (HMI), ametrele/regulatoarele pentru o manevrare usoara pe durata procesului.
  • Tensiunea standard 400V.- 50Hz,
  • Instalaţia hidraulică
  • Circuitul hidraulic inchis pentru racirea discurilor consta din doua rezervoare (capacitate totala de 720 litrii), circuit de distributie/returnare apa si pompa de reciclare.
  • Specificaţii tehnice
  • Grosimi care pot fi prelucrate 3 – 40 mm
    Inălţime min. de lucru 50 mm
    Inălţime min. de lucru (folosind trusa special prevăzută ȋn scopuri standard) 35 mm
    Putere instalată 27 kW
    Presiune min. a aerului comprimat 6 bar
    Consum max. de aer comprimat 25 Nlt/min
    Lungime 7810 mm
    Lăţime 1700 mm
    Inălţime 2300 mm
    Greutate 3350 kg. about
    Viteza de lucru 0,5  5 m/min
    Capacitatea rezervoarelor de apă 720 litres
