Category: Utilaje pentru depozitare, manipulare geam – Glass storage, and manipulation machines

Utilaje cu senile exterior-santier

Posted on by glasmed

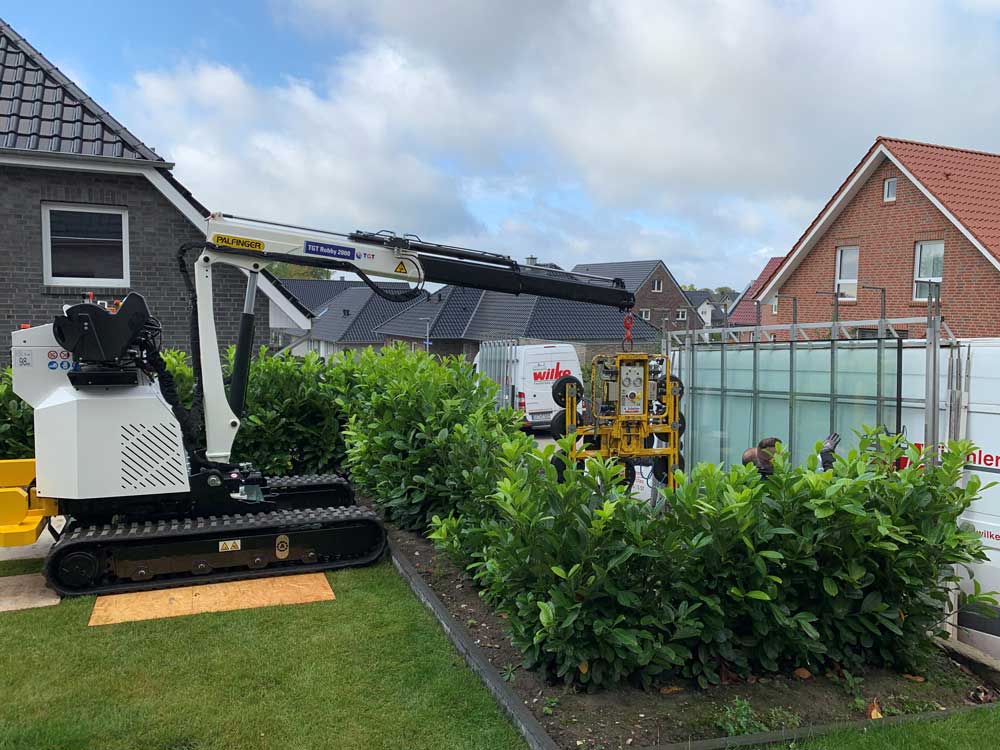

  • Utilaje cu senile exterior-santier

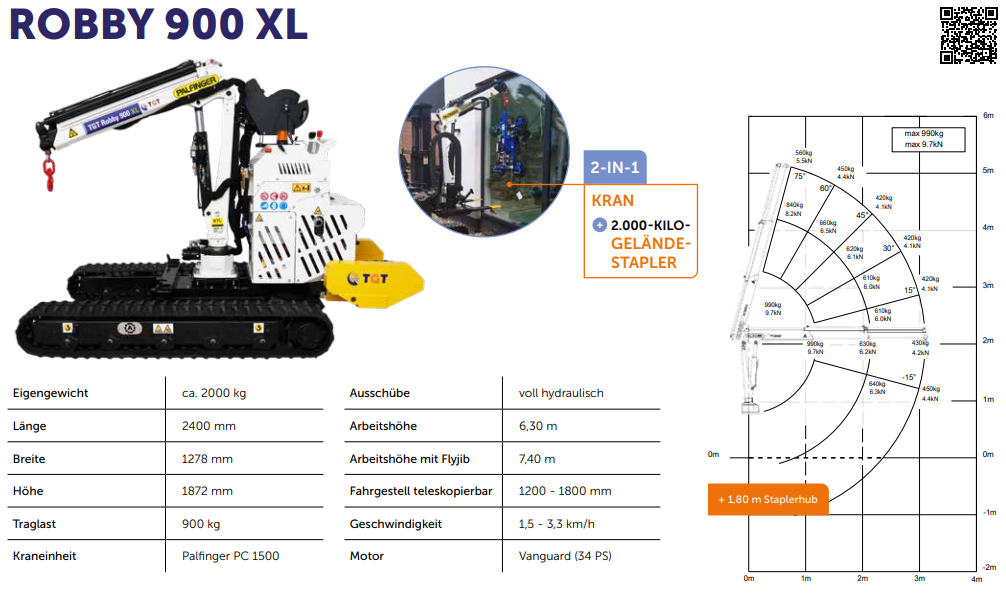

  • Robby 900S cu carlig Senilat la care se poate atasa un ventuzor de 450 sau 600 kg ridica pana la 5,4 m
  • Robby 900S senilat+flyjib carlig la care se poate atasa un ventuzor extern VACUU POWER 450 care ridica la 5,4 m greutate de 450 kg diagrama de ridicare
  • Click aici pentru video
  • Utilaj de prins, ridicat, manipulat geam
  • Producator german: TGT-TEUPEN, www.tgt-teupen.de

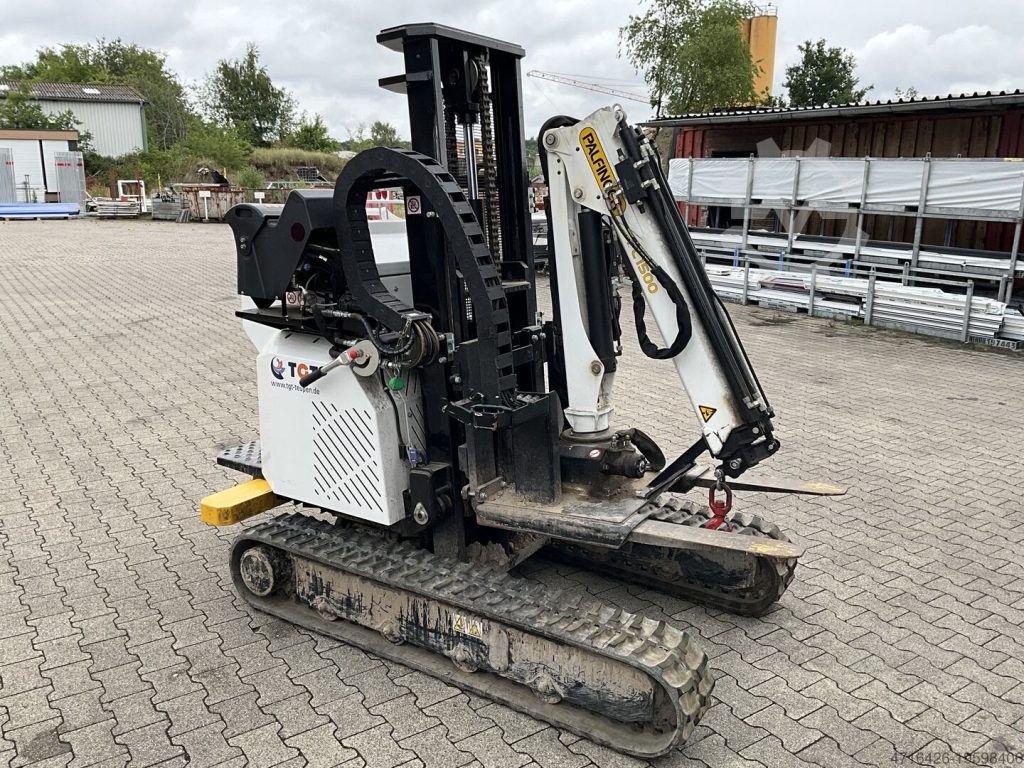

  • Utilaj de ridicat-manipulat ROBBY 900 S pe sine, cu flyjib cu carlig la care se poate atasa un ventuzor cu portanta de 450 kg, care invarte, rabateaza, prinde geamurile, actionate manual
  • Click aici pentru video
  • Doua utilaje imbinate. Acestea pot fi achizitionate si separat
  • 1. Utilaj de ridicat robot cu senile Robby 900S cu flyjib cu carlig
  • 2. Ventuzor VACUU POWER cu portanta 450 KG
  • Astfel, valoarea celor doua utilaje, respectiv Robby 900s cu carlig – care ridica la 5,4 m si ventuzorul Vacuu Power 450, cu o capacitate de 450 kg, care impreuna alcatuiesc un sistem functional integrat
  • DESCRIERE
  • Utilaj de ridicare, manipulare TGT-Robby-900S
  • Ridica, manipuleaza si se deplaseaza senilat pe orice teren, cu greutati pana la 900 kg
  • SPECIFICATIE TEHNICA
  • Macara Palfinger 1500
  • Parti motrice hidraulice
  • Senilat; latimea sasiu intre 1,2-1,8 m, reglabil se restrange la 0,8 m
  • Brat telescopic cu extensie de 780-1200 mm
  • Inaltimea de lucru 4,5 m
  • Cu FLYSIB cu carlig 5,4 m
  • Dotat cu motor Honda GX 390
  • Greutate proprie 1700 kg
  • Portanta maxima 900 kg
  • Poate ridica, manipula, deplasa si in conditii de santier, teren denivelat, greutati, geamuri cu dimensiuni mari pana la 900 kg

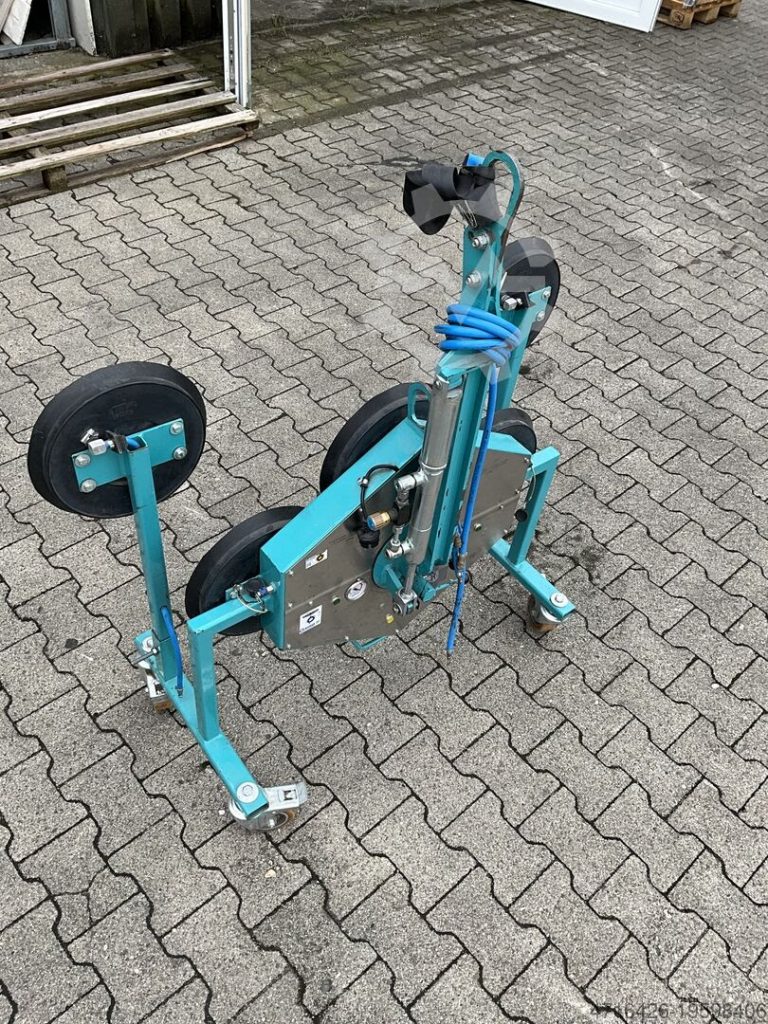

  • Ventuzor VACUU POWER 450
  • SPECIFICATIE TEHNICA
  • Sistemul cu ventuze de prindere, manipulare cu acumulatori cu 2 circuite, conform EN 13155
  • Ventuzele: TGT-12V, cu aspiratie sistem 150K
  • Cantitate ventuze 6 buc
  • Sistem de vid 12V cu rezervor
  • Dotat cu extensie bilaterala 125 K
  • Dotat cu acumulatori, incarcabili cu afisaj tensiune
  • Se roteste manual la 360 grade
  • Se inclina, rabateaza manual la 90 grade
  • Dimensiune 1050x790x210 mm, cu extensie 2200x790x210 mm
  • Click aici pentru date tehnice ROBBY 900 S
  • Click aici pentru date tehnice Vacu Power
  • Click aici pentru date tehnic

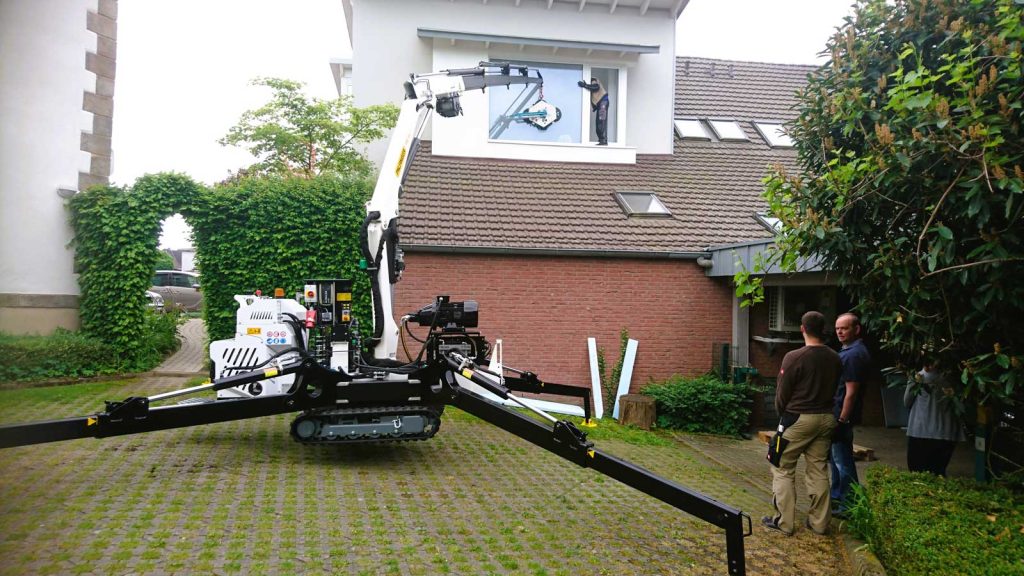

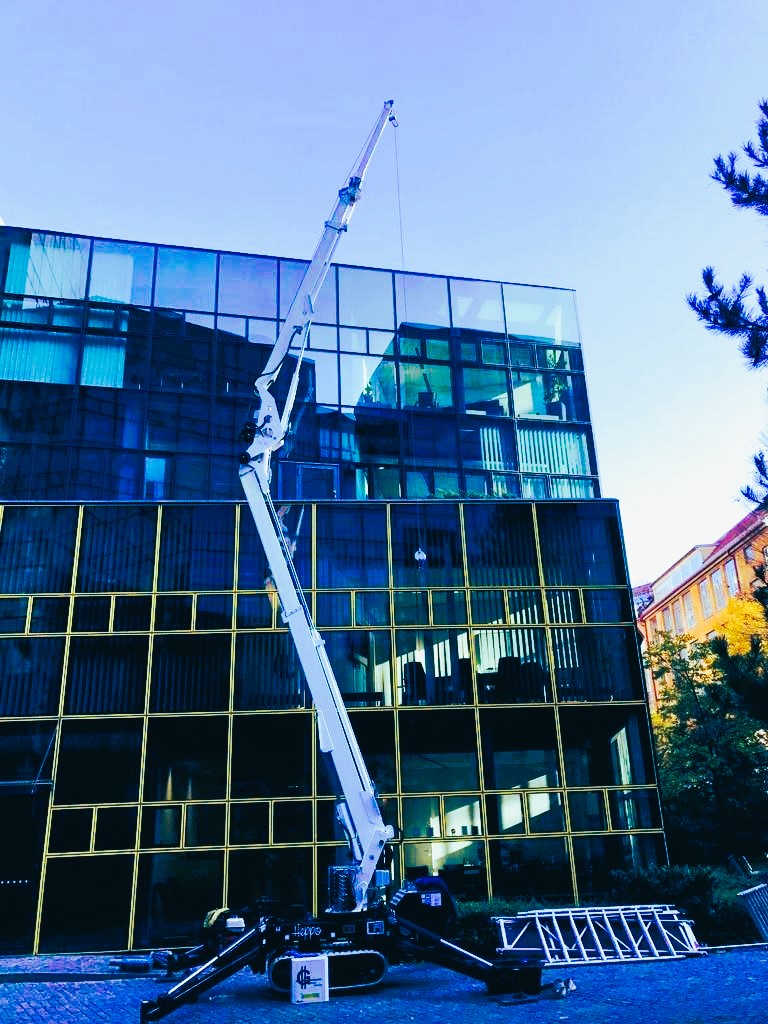

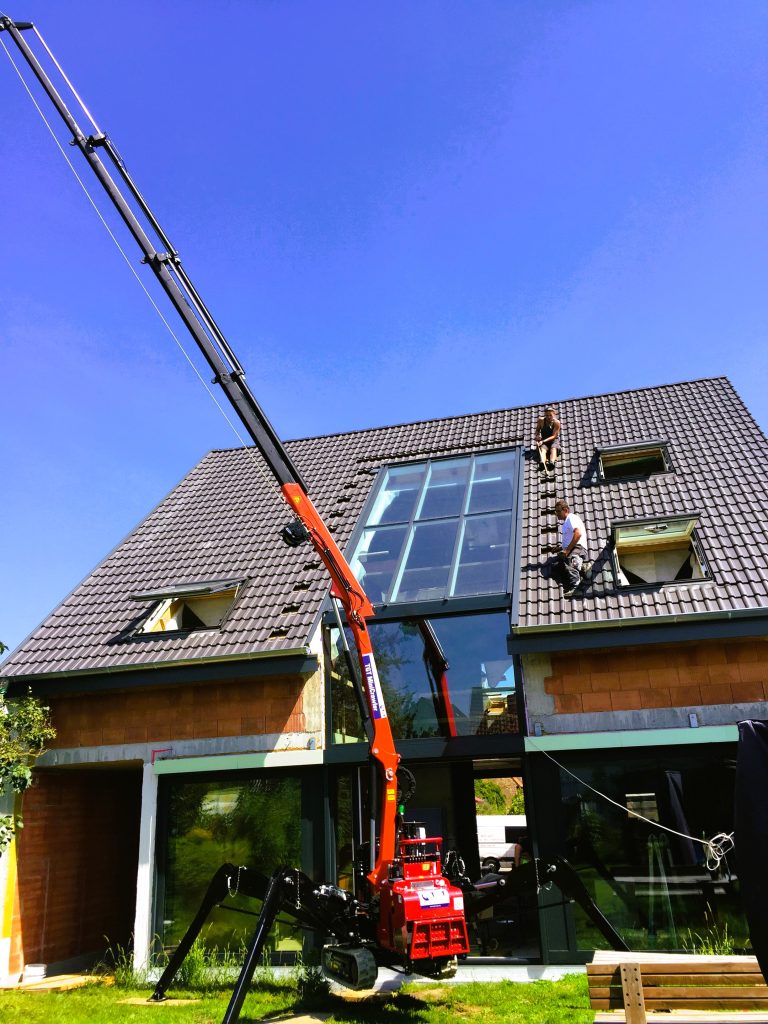

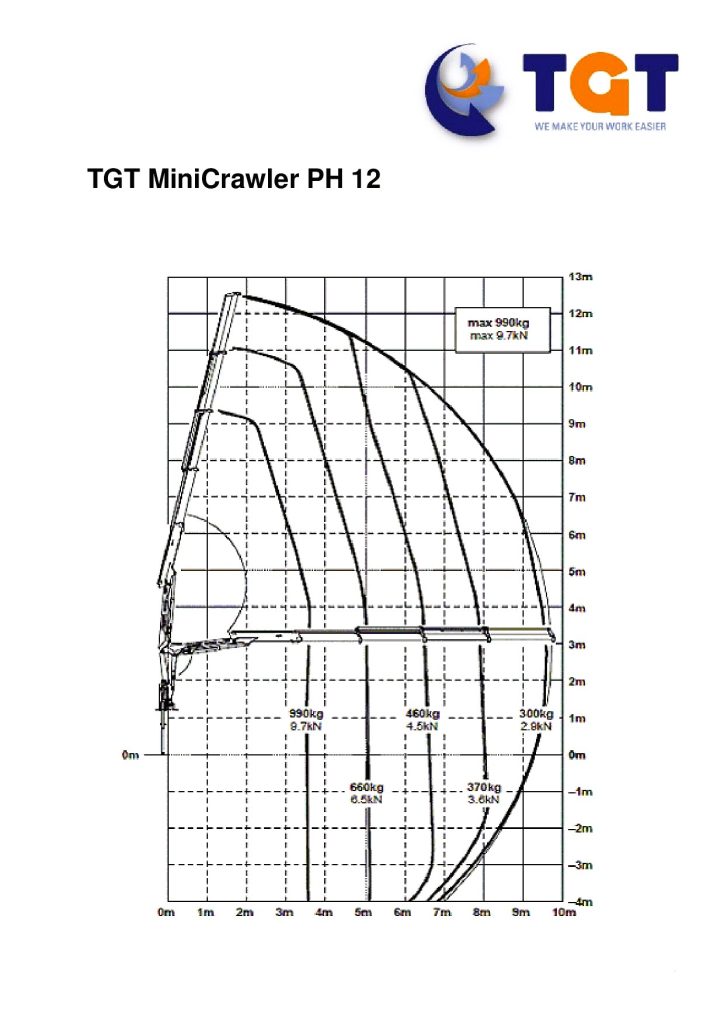

TGT Teupen MinI Crawler Spider PH 12

Posted on by glasmed

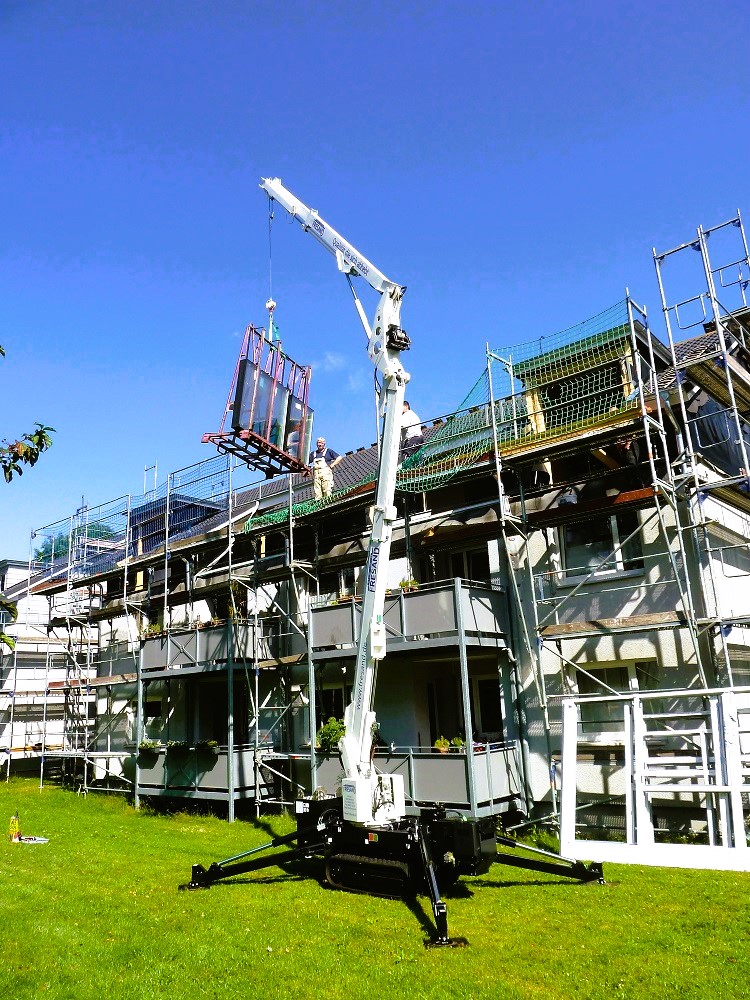

  • TGT Teupen MinI Crawler Spider PH 12
  • Care ridica pana la 12,5 m,
  • Cu portanta 900 kg, senilat, Spider, cu flyjib cu carlig, la care se poate atasa un ventuzor
  • In caz de cerere va pot oferi ventuzor cu portanta 450-600 kg
  • Utilaj de ridicat, manipulat geam
  • Producator german: TGT-TEUPEN, www.tgt-teupen.de, care produce de mai bine de 50 de ani astfel de utilaje
  • TGT-MINI Crawler PH 12, Spider-senilat, cu o portanta de 900 kg, pana la inaltimea de 12,5 m impreuna cu FLYJIB cu carlig
  • TGT MiniCrawler PH 12 Spider, in configuratia sa perfecta, usureaza utilizarea geamurilor grele si mari sau a elementelor verticale complete, ridicându-se pâna la 12,5m
  • Caracteristica speciala a acestei versiuni a dispozitivului sunt picioarele de sustinere tip paianjen, care permit o mai mare sustinere variabila, fie pe trepte, fie pe terenuri deluroase sau pe alte denivelari majore
  • Caruciorul de rulare asigura tractiunea in conditii de siguranta, chiar si pe suprafete necorespunzatoare ale santierului, precum pietris, nisip si iarba, precum si o distributie uniforma a
  • presiunii
  • MiniCrawler este echipat cu un sistem de oprire hidraulica de urgenta si protectie la suprasarcina cu avertizare sonora
  • Latimea sasiului este reglabila de la 758 pana la 1050 mm
  • Sasiul instalat pe senile
  • Latimea cauciucului pe senile 180 mm, cu 3 role de suport
  • Posibila setarea a doua viteze 2,6+4,0 km/h
  • Dotate cu 3 pompe si 4 suporti aditional
  • Dimensiune utilaj 2700x1020x2050 mm
  • Dotat cu macara Palfinger
  • Capacitate de ridicare 30,4 kNm (3,10mt)
  • Clasificare HC1 HD4/B3 conform EN 12999-2009
  • Protectie de supraincarcare hidraulica cu 90%, avertizare acustica OSKM ( WBU2)
  • Comutator oprire de urgenta, oprire hidraulica
  • Dispozitiz de avertizare spate (TRAN2)
  • Jib tip gama de 370 grade
  • Dispozitiv de operare laterala cu prindere laterala
  • Toti cilindrii sunt cu dubla actionare hidraulica
  • Supapa de retinere la cilindrii sunt de balansare, ridicare, indoire si tractiune
  • Standard electric 12 V
  • Contor de ore cu afisaj de interval de service, montat (STU01)
  • Capacitate de ridicare 990 kg
  • Inaltimea de lucru pana la 12,50m
  • Dotat cu piciore de paianjen TGT, cu suport hidraulic, cu posibilitate de extindere cursa cu 700 mm
  • Dotat cu cauciucuri albe de senila fara abraziune
  • Dotat cu telecomanda Nordhydraulic/Scanreco
  • Cu 5 viteze selectate
  • Scanare automata a frecventei la pornire
  • Functii suplimentare pentru functionarea macaralei pe cablate-claxon
  • Troliul electric cu portanta 900 kg
  • Macaraua actionata electric
  • Dotata cu pompa electrica 230/400 V pentru macara pentru operare cu zgomot redus
  • Motor 4KW la 230/400V cu 1450 rotatii pe minut IP 55
  • La acest utilaj se poate atasa in functie de doleanta
  • Va ofer 2 tipuri de ventuzoare
  • VACUU POWER 450, PORTANTA 450 KG
  • VACUU POWER 600, PORTANTA 600 KG
  • Utilaj cu portanta 450 KG
  • Adusa, montata, pusa in functiune la dvs

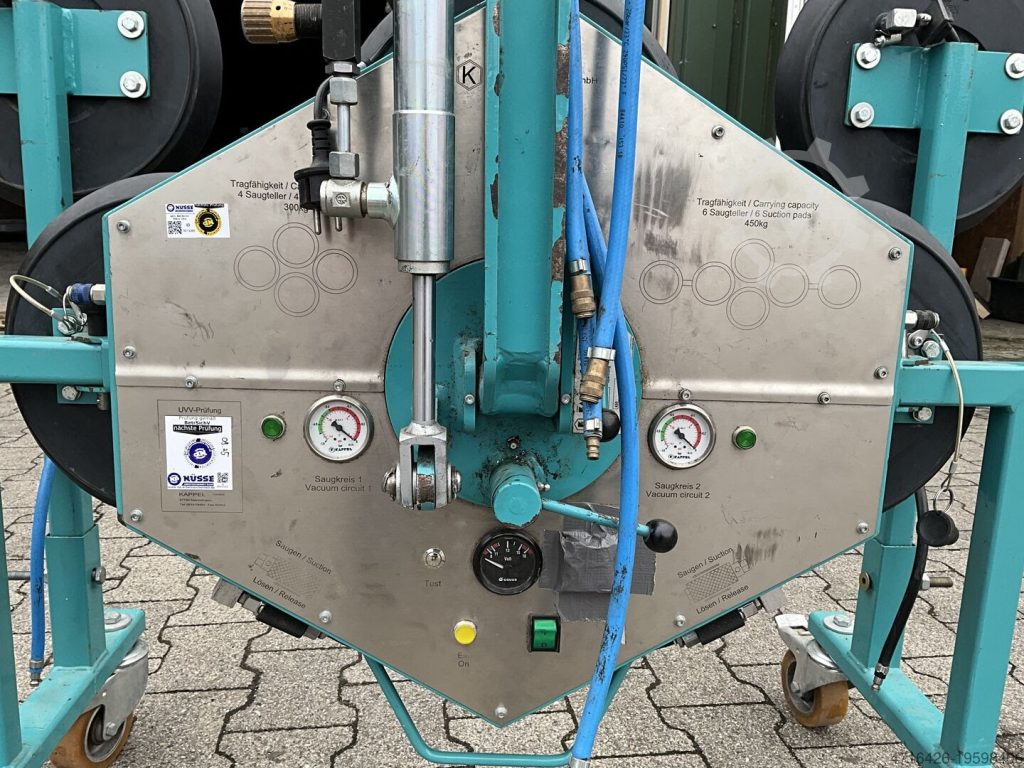

  • Utilaj de prindere, manipulare cu ventuze VACUU POWER 450, producator TGT-TEUPEN ,www.tgt.de german
  • Cu portanta maxima 450 kg, tip TGT-12V/450
  • Dotat cu:
  • Sistem dublu circuit inchis conform en 13155
  • Capacitate de prondere,ridicare 450 kg-maxim
  • Cu 4 ventuze de aspiratie tip 150 K, inclusive extensia bilaterala, fiecare
  • Cu 2 placi de aspiratie 150K cu dimensiune caduu-2100x680x200 mm
  • Sistem de vid cu incarcator acumulatori 12 V, cu afisare tensiune, rezervor de vid
  • Sistem electric dublu circuit
  • Greutatea proprie 50 kg
  • Se poate roti 360 grade
  • Se poate rabata manual 90 grade
  • Click aici pentru date tehnice
  • Click aici pentru date tehnice



Utilaj de ridicat, manipulat geam Tgt-Teupen

Posted on by glasmed
  • Utilaj de ridicat, manipulat geam Tgt-Teupen
  • Producator german: Tgt-Teupen, www.tgt-teupen.de
  • Oferta utilaj robot de prins, manipulat geam, RoboCrane 1400-portanta 1400 kg impreuna cu manipulator integrat 600 kg, tip Spider, senilat
  • Specificatie tehnica
  • Robo Crane 1400 Tgt-Teupen cu senile,tip Spider
  • TGT Teupen Portofolio
  • Lungimea max. a extensiei: cca.10,0m: inaltime ridicare
  • Acoperire laterala cca.7,5 m
  • Zona de rotatie 355°
  • Viteza funiei cca. 0-12 m/min
  • Sarcina maxima de ridicare ca. 1400 kg
  • Lungime constructie cca. 3000 mm
  • Lungime constructie cu brat articulat: cca. 4900 mm
  • Latime constructie min. 780 mm
  • Inaltime constructie min. 1980 mm
  • Greutate totala ca. 2000 kg
  • Suprafata de sprijin 2,92 m x 3,92 m
  • Sarcina de incarcare in pozitia standard de lucru: cca. 1,9 kN/m2
  • Presiunea la sol la conducere cca. 5,52 N/cm2
  • Lantul energetic intern
  • Actionare motor Honda 13 PS
  • Șasiu reglabil 780-980 mm
  • Abilitate de urcare inainte: cca. 36%
  • Latimea lantului ca. 0.20 m
  • Telecomanda radio
  • Viteza de conducere ca. 1,5 km / h
  • Actionare suplimentara Motor AC 380, 4,0 KW 16 A, CU FLYJIB
  • Impreuna, integrat cu:
  • Manipulator, cu sistem de aspirare/ventuze 600 kg portanta.
  • Manipulator cu ventuze integrate electic care prinde,invarte,rabateaza ,indeparteaza geamurile electric actionat de telecomanda, portanta 600 kg
  • Sistemul cu ventuze Vaccu Power de prindere, manipulare cu acumulatori cu 2 circuite, conform EN 13155
  • Ventuzele TGT-12V, cu aspiratie sistem 150K
  • Cantitate ventuze 6-8buc
  • Sistem de vid 12V cu rezervor
  • Dotat cu extensie bilaterala 125 K
  • Dotat cu acumulatori, incarcabili cu afisaj tensiune
  • Se roteste electric la 360 grade
  • Se inclina, rabateaza electric la 90 grade
  • Dimensiune 1050x790x210 mm, cu extensie 2200x790x210 mm
  • Click aici pentru date tehnice
  • Click aici pentru date tehnice DE
  • Specificatie tehnica engleza
  • Our TGT RoboCrane 1400 is “two in one” Crane and glass manipulator. Equipped with a manipulator the TGT RoboCrane 1400 can rotate, tilt, move side-ways and telescope large and heavy glasses or elements to a height of nearly 10 m. The millimeter-accurate put in of elements and glasses is thereby effortlessly to do with the wireless remote.
  • TGT RoboCrane 1400 installed on a crawler chassis
  • Max. Extension length: ca.10,0m
  • Lateral range app. 7,5 m
  • Range of rotation 355°
  • Line speed app. 0-12 m/min.
  • Max. Load ca. 1400 kg
  • Overall length 3000 mm
  • Length with buckling arm: 4900 mm
  • Width min. 78 mm
  • Height min. 1980 mm
  • Total weight app. 2000 kg
  • Lateral range ca.7,5 m
  • Rotation range 355°
  • Support surface 2.92 m x 3.92 m
  • Point load 1,9kN / m2
  • Ground pressure in traveling condition: about 5.52 N / cm2
  • Energy transmission chain: Inner lying
  • Drive: Honda engine 13 hp
  • Chassis adjustably 780-980 mm
  • Climbing capability forward about 36%
  • Track width approx . 0,2 m
  • Driving speed: approx 1.5 km / h
  • Additional drive: 380 AC motor 4.0 KW 16 A
  • TGT backing plates
  • 4 plates Polysthon
  • TGT rubber track
  • White, non-abrasive 2 pieces
  • Additional arm max. 2 m
  • Flyjib max. payload 1200 kg
  • Manipulator
  • Include suxtion unit 600 kg

Utilaj de prins, ridicat, manipulat geam, producator TGT-TEUPEN

Posted on by glasmed
  • Utilaj de prins, ridicat, manipulat geam
  • Producator german: TGT-TEUPEN, www.tgt-teupen.de
  • Utilaj de ridicat-manipulat ROBBY 900 S pe sine, la care se poate atasa manipulator cu ventuzor electric cu portanta de 450- kg, care invarte, rabateaza, prinde geamurile, cu telecomanda
  • Sunt de fapt 2 utilaje imbinate
    • 1. Utilaj de ridicat, robot cu senile Robby 900 S
    • 2. Manipulator cu ventuze integrate electric care prinde, invarte, rabateaza, indeparteaza geamurile electric actionat de telecomanda, portanta 450 kg valoarea cumulata a celor doua utilaje care formeaza un intreg, functional
  • 1. Utilaj de ridicare, manipulare TGT-Robby-900 S
  • Este dotat si cu furci, ca la stivuitor, avand astfel doua functii: de stivuitor si macara.
    Ridica, manipuleaza si se deplaseaza senilat pe orice teren, cu greutati pana la 900 kg.
  • SPECIFICATIE TEHNICA
  • Macara Palfinger 1500
  • Parti motrice hidraulice
  • Senilat; latimea sasiu intre 1,2-1,8 m, reglabil-se restrange la 0,8 m
  • Brat telescopic cu extensie de 780-1200 mm
  • Inaltimea de lucru: 4,5 m
  • Cu flyjib-5,4 m
  • Dotat cu motor Honda GX 390
  • Greutate proprie 1700 kg
  • Portanta maxima 900 kg
  • Poate ridica, manipula, deplasa si in conditi de santier, teren denivelat, greutati, geamuri cu dimensiuni mari pana la 900 kg
  • 2. Manipulator cu ventuze integrate electric care prinde, invarte, rabateaza, indeparteaza geamurile electric actionat de telecomanda, portanta 450 kg
  • Sistemul cu ventuze VACCU POWER de prindere, manipulare cu acumulatori cu 2 circuite, conform EN 13155
  • Ventuzele: TGT-12V, cu aspiratie sistem 150K
  • Cantitate ventuze: 4-6 buc
  • Sistem de vid 12V cu rezervor
  • Dotat cu extensie bilaterala 125 K
  • Dotat cu acumulatori, incarcabili cu afisaj tensiune
  • Se roteste electric la 360 grade
  • Se inclina, rabateaza electric la 90 grade
  • Dimensiune: 1050x790x210 mm, cu extensie 2200x790x210 mm



Utilaj de prins, ridicat, manipulat geam, producator TGT-TEUPEN

Posted on by glasmed
  • Utilaj de prins, ridicat, manipulat geam
  • Producator german: TGT-TEUPEN, www.tgt-teupen.de
  • Utilaj de ridicat-manipulat ROBBY 900 S pe sine, la care se poate atasa manipulator cu ventuzor electric cu portanta de 450- kg, care invarte, rabateaza, prinde geamurile, cu telecomanda
  • Sunt de fapt 2 utilaje imbinate
    • 1. Utilaj de ridicat, robot cu senile Robby 900 S
    • 2. Manipulator cu ventuze integrate electric care prinde, invarte, rabateaza, indeparteaza geamurile electric actionat de telecomanda, portanta 450 kg valoarea cumulata a celor doua utilaje care formeaza un intreg, functional
  • 1. Utilaj de ridicare, manipulare TGT-Robby-900 S
  • Este dotat si cu furci, ca la stivuitor, avand astfel doua functii: de stivuitor si macara.
    Ridica, manipuleaza si se deplaseaza senilat pe orice teren, cu greutati pana la 900 kg.
  • SPECIFICATIE TEHNICA
  • Macara Palfinger 1500
  • Parti motrice hidraulice
  • Senilat; latimea sasiu intre 1,2-1,8 m, reglabil-se restrange la 0,8 m
  • Brat telescopic cu extensie de 780-1200 mm
  • Inaltimea de lucru: 4,5 m
  • Cu flyjib-5,4 m
  • Dotat cu motor Honda GX 390
  • Greutate proprie 1700 kg
  • Portanta maxima 900 kg
  • Poate ridica, manipula, deplasa si in conditi de santier, teren denivelat, greutati, geamuri cu dimensiuni mari pana la 900 kg
  • 2. Manipulator cu ventuze integrate electric care prinde, invarte, rabateaza, indeparteaza geamurile electric actionat de telecomanda, portanta 450 kg
  • Sistemul cu ventuze VACCU POWER de prindere, manipulare cu acumulatori cu 2 circuite, conform EN 13155
  • Ventuzele: TGT-12V, cu aspiratie sistem 150K
  • Cantitate ventuze: 4-6 buc
  • Sistem de vid 12V cu rezervor
  • Dotat cu extensie bilaterala 125 K
  • Dotat cu acumulatori, incarcabili cu afisaj tensiune
  • Se roteste electric la 360 grade
  • Se inclina, rabateaza electric la 90 grade
  • Dimensiune: 1050x790x210 mm, cu extensie 2200x790x210 mm



Quattrolifts Vektor 500

Posted on by glasmed

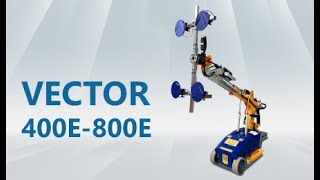

  • Quattrolifts Vektor 500 robot de prindere, ridicare, manipulare cu ventuze integrata
  • Click aici pentru video
  • VEKTOR 500
  • Utilaj de prins, ridicat, manipulat, cu ventuze
  • Portanta 500 kg
  • Capacitate de ridicare de până la 500 kg
  • Masina usoara de cu contragreutati
  • Patru ventuze de vid reglabile de 300 mm
  • Patru ventuze pot fi aranjate într-o configurație H sau în linie dreaptă
  • Sistem de vid cu pompa dubla
  • Autopropulsat
  • Reglare de precizie pentru vitrare
  • Geam deasupra capului 3700 mm
  • Ridicare la 3200 mm
  • Așează geamurile de pe rafturi pe blaturi, orizontal
  • Amprentă îngustă și foarte manevrabilă
  • Roți mari față pentru lucru la fața locului
  • Sistem electric 24V-acumulatori
  • Pivoteaza geamul spre o parte pentru transport prin uși 100 mm
  • Apelare cu viteză variabilă
  • Telecomanda cu fir pentru 5 grade de miscare:
  • Ridicare, extensie, inclinare, deplasare laterala și rotatie
  • Pivotul lateral este operare manuală
  • Poate ridica pana la 3200 mm
  • Ventuze extensibile 500 mm
  • Poate rabata 135 grade
  • Poate roti la 360 grade
  • Cu dublu circuit electric
  • Sistem vacuum dual

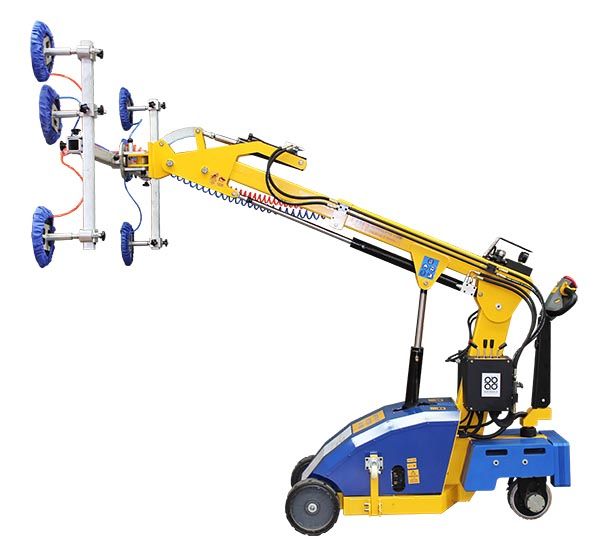

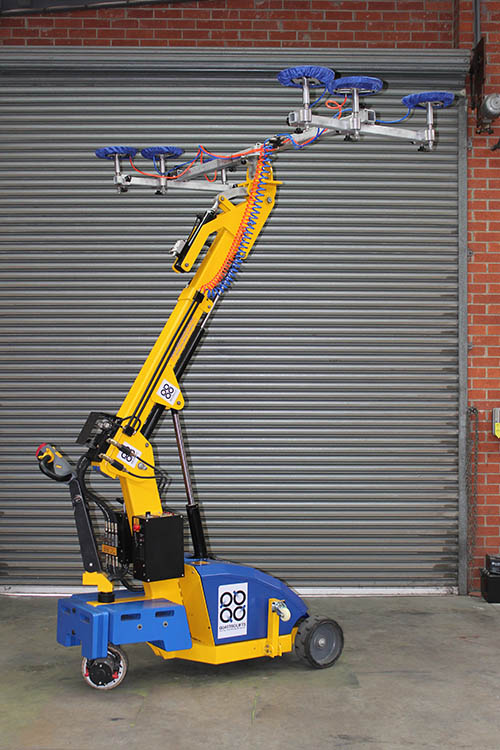

Quattrolifts Vektor 400 E

Posted on by glasmed
  • Quattrolifts Vektor 400 E
  • Click aici pentru video
  • Vektor  400 E
  • Utilaj de prins, ridicat, manipulat cu ventuze
  • Portanta 400 kg
  • Capacitate de ridicare de pâna la 400 kg
  • Masina usoara cu contragreutati
  • Patru ventuze de vid reglabile de 300 mm
  • Patru ventuze pot fi aranjate intr-o configuratie H sau in linie dreapta
  • Sistem de vid cu pompa dubla
  • Autopropulsat
  • Reglare de precizie pentru vitrare
  • Geam deasupra capului 3150 mm
  • Aseaza geamurile de pe rafturi pe blaturi,orizontal
  • Amprenta ingusta si foarte manevrabila
  • Roti mari fata pentru lucru la fata locului
  • Sistem electric 24V-acumulatori
  • Pivoteaza geamul spre o parte pentru transport prin usi 100 mm
  • Apelare cu viteza variabila
  • Telecomanda cu fir pentru 5 grade de miscare:
  • Ridicare, extensie, inclinare, deplasare laterala si rotatie
  • Pivotul lateral este operare manuala
  • Poate ridica pana la 2900 mm
  • Ventuze extensibile 500 mm
  • Poate rabata 135 grade
  • Poate roti la 360 grade
  • Cu dublu circuit electric
  • Sistem vacuum dual

Horizon manual drive 350

Posted on by glasmed

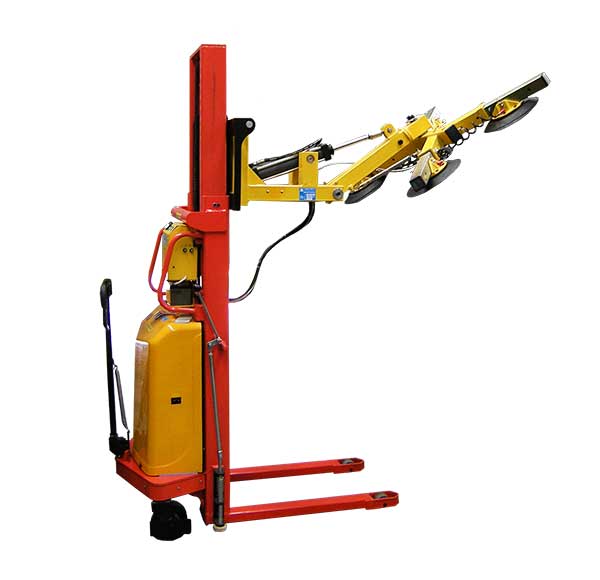

  • Horizon manual drive 350

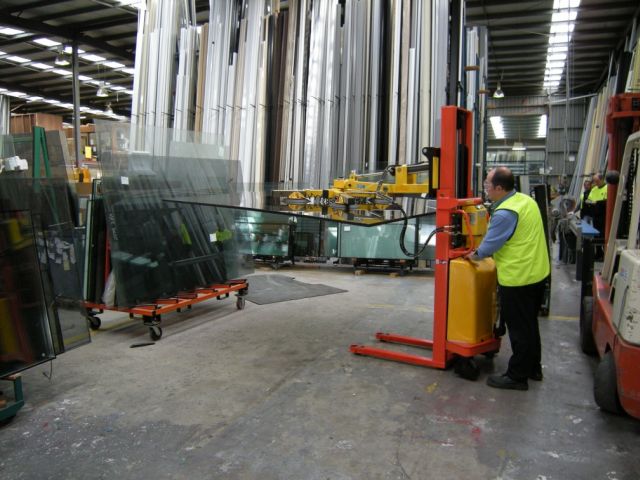

  • Horizon Manual Drive 350, este un utilaj, de prins, ridicat, manipulat foi de geam de dimensiune mare 4400×3000 mm maxim

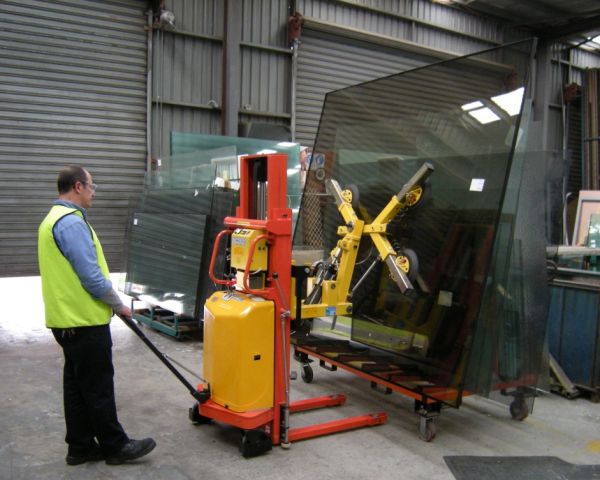

  • Se poate manipula de pe rastele masinii de transport, transporta pe mese de taiere alte utilaje de prelucrare
  • Portanta 350 kg
  • Dotat cu ventuze cu acumulatori 12 V, cu pompa vacumatica, circuit dublu
  • Poate ridica roti, rabata geamuri
  • Este utilaj perfect pentru a prinde si mentine geamuri termoizolator la montaj in lacasurile dorite
  • De asemenea pentru transport de pe rastele la masiniile de slefuire, taiere

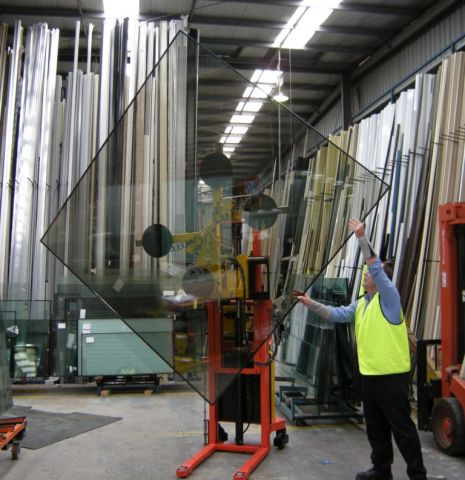

  • Poate roti geamul 360 grade
  • Poate rabata 90 grade
  • Click aici pentru video
